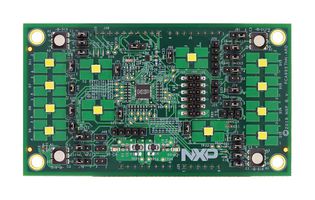

PCA9959HN-ARD

La PCA9959HN-ARD es una placa de evaluación Arduino® shield para controladores LED. La shield PCA9959HN-ARD para Arduino permite una fácil integración con Arduino EVK para evaluar las características del controlador LED en cuanto a mezcla de colores, parpadeo y atenuación. Su interfaz gráfica permite al usuario explorar fácilmente las diferentes funciones del controlador para crear un sistema de evaluación. Cada salida LED tiene su propia configuración de corriente preestablecida con una resolución de 6 bits (64 pasos), con una precisión absoluta de ±8 %. Sus aplicaciones típicas son: iluminación industrial, retroiluminación de teclados, pantallas LED, controladores LED RGB o RGBA e iluminación LED con respuesta de asistencia inteligente.

• PCA9959: Controlador LED de bus serie SPI de 24 canales, corriente constante de 63 mA/5,5 V (gestión de energía)
• Admite hasta cuatro grupos de control de gradación de LED
• Cada canal LED asignado a uno de cuatro grupos
• Para cada grupo, PCA9959 admite un control de brillo de 64 cuadrículas
• Rango de tensión de alimentación de 2,7V a 5,5V
• Baja corriente en espera (170 µA)
• Salida de 32 mA/5,5 V por canal (corriente de LED), ajuste de corriente de salida a través de resistencia en el pin REXT
• Interfaz SPI de 10 MHz, interfaz de pin de habilitación de salida (/OE)
• HVQFN40 - Paquete plano cuádruple muy delgado de plástico mejorado térmicamente

Contenido

PCA9959HN-ARD Shield Arduino, Tarjeta de referencia rápida.

Notas

Hardware adicional requerido: cable USB A a MicroB (no incluido).
