2470

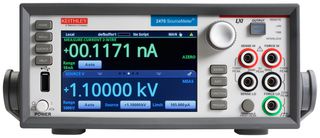

El 2470, la unidad de medida de fuentes (SMU) SourceMeter de nueva generación de Keithley, un instrumento de 1000 V, 1 A y 20 W, pone realmente al alcance de su mano las pruebas de la ley de Ohm (corriente, tensión y resistencia). Su innovadora interfaz gráfica de usuario (GUI) y su avanzada tecnología de pantalla táctil capacitiva permiten un uso intuitivo y minimizan la curva de aprendizaje para que ingenieros y científicos aprendan más rápido, trabajen de forma más inteligente e inventen más fácilmente. Con su capacidad de 1100 V y 10 fA, el 2470 está optimizado para caracterizar y probar dispositivos, materiales y módulos de alta tensión y bajas fugas, como SiC, nitruro de galio (GaN), MOSFET de potencia, dispositivos de supresión de transitorios, dispositivos de protección de circuitos, módulos de potencia, baterías y mucho más. Estas nuevas capacidades, combinadas con las décadas de experiencia de Keithley en el desarrollo de instrumentos SMU de alta precisión y alta exactitud, convierten al 2470 en un "instrumento de referencia" para aplicaciones de medición de fuentes de alta tensión y baja corriente en el laboratorio y en el bastidor de pruebas.

• La capacidad de los analizadores, trazadores de curvas y sistemas I-V a un precio reducido
• Interfaz gráfica de usuario con pantalla táctil capacitiva de cinco pulgadas y alta resolución
• 0,012% de precisión de la medida básica con una resolución de 6½ dígitos
• Cobertura amplia hasta 1100V / 1A DC 20W máximo, resolución de la medición 10fA
• Funcionamiento de la fuente y el disipador (cuatro cuadrantes)
• Ayuda integrada en el panel frontal y según el contexto
• Conectores banana hembra de entrada en panel frontal y conexiones triaxiales de entrada en panel trasero
• 2450 modo de programación de guion SCPI y TSP®, 2400 modo de programación - compatible con SCPI
• Realice la caracterización I-V utilizando el software KickStart de Keithley
• 106 x 255 x 425mm, peso de 4,04Kg con amortiguadores, 88 x 213 x 403mm, peso de 3,58Kg sin amortiguadores

Contenido

Unidad SourceMeter® 2470, cables de prueba de alto rendimiento, cable USB USB-B-1, tipo A - tipo B, conector de acoplamiento con enclavamiento de seguridad CS-1616-3, cable CA-180-3A TSP-link/Ethernet, guía de inicio rápido. Documentación (descargable). Software de creación de scripts de prueba (descargable), software de iniciación KickStart (descargable), controladores LabVIEW e IVI (descargables).

Advertencias

Puede haber tensiones peligrosas presentes en todas las salidas y terminales de guarda. Para evitar descargas eléctricas que puedan causar lesiones o muerte, nunca lleve a cabo conexión o desconexión del 2470 cuando el instrumento esté encendido.
