B10B-PH-K-S(LF)(SN)
Conector de Pines, Cable a Placa, 2 mm, 1 Filas, 10 Contactos, Montaje Pasante Recto, PH

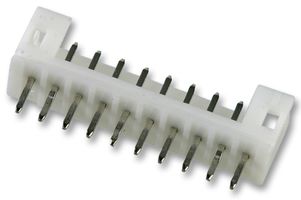

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteJST / JAPAN SOLDERLESS TERMINALS
Referencia del fabricanteB10B-PH-K-S(LF)(SN)
Código Farnell9491880
Rango de ProductoPH
Hoja de datos técnicos
135.847 Productos en Stock
¿Necesita más?
Envío EXPRÉS con entrega en 1-2 días laborables
Realice su pedido antes de las 17:00 horas
Envío GRATUITO disponible
para pedidos superiores a 75,000 €
El plazo de entrega se calcula al procesar el pago.
| Cantidad | Precio (sin IVA) |
|---|---|
| 100+ | 0,295 € |
| 500+ | 0,263 € |
| 1000+ | 0,251 € |
| 2500+ | 0,238 € |
| 5000+ | 0,224 € |
Precio para:Cada
Mínimo: 100
Múltiplo: 100
29,50 € (Excl. IVA)
Añadir referencia del producto / nota de línea
Se han añadido a la confirmación de pedido, la factura y el albarán solo para este pedido.
Este número se añadirá a la confirmación del pedido, la factura, el albarán, el e-mail de confirmación del pedido y la etiqueta del producto.
Información del producto
FabricanteJST / JAPAN SOLDERLESS TERMINALS
Referencia del fabricanteB10B-PH-K-S(LF)(SN)
Código Farnell9491880
Rango de ProductoPH
Hoja de datos técnicos
Sistemas de ConectorCable a Placa
Paso2mm
Núm. de Filas1Rows
Núm. de Contactos10Contacts
Tipo de Terminación de ContactoMontaje Pasante Recto
Gama de ProductoPH
Cubierta de ConectorCubierto
Material del ContactoLatón
Revestimiento del ContactoContactos Chapados en Estaño
Tipo de ConectorCabezal PCB
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
B10B-PH-K-S(LF)(SN) is a PH series top entry, 10 circuit header. This is a thin, low-profile 2.0mm pitch connector 8.0mm in height after mounting and 4.5mm in width. It is designed to meet the demand for high-density connection of internal wires to printed circuit boards. It is compact, highly reliable and low in cost.
- PA 66, UL94V-0, natural (white) material
- 2A AC/DC (AWG #24) current rating
- 100V AC/DC voltage rating
- 1000Mohm min insulation resistance
- 10mohm max contact resistance (initial value)
- Applicable wire of 32 to 24AWG
- Post: brass, copper undercoated, tin-plated (reflow treatment)
- Application PCB board thickness of 0.8 to 1.6mm
- Temperature range from -25 to +85°C
Especificaciones técnicas
Sistemas de Conector
Cable a Placa
Núm. de Filas
1Rows
Tipo de Terminación de Contacto
Montaje Pasante Recto
Cubierta de Conector
Cubierto
Revestimiento del Contacto
Contactos Chapados en Estaño
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Paso
2mm
Núm. de Contactos
10Contacts
Gama de Producto
PH
Material del Contacto
Latón
Tipo de Conector
Cabezal PCB
Documentos técnicos (1)
Alternativas para B10B-PH-K-S(LF)(SN)
3 productos encontrados
Productos asociados
2 productos encontrados
Legislación y medioambiente
País de origen:
País donde se realizó la mayor parte del proceso de producciónPaís de origen:Malaysia
País donde se realizó la mayor parte del proceso de producción
País donde se realizó la mayor parte del proceso de producciónPaís de origen:Malaysia
País donde se realizó la mayor parte del proceso de producción
N.º de tarifa85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme a RoHS:Sí
RoHS
Conforme a la directiva RoHS sobre de ftalatos:Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de conformidad del producto
Certificado de conformidad del producto
Peso (kg):.00055
