Información del producto
Resumen del producto

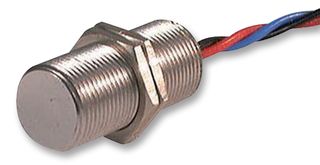

El 103SR13A-1 es un sensor de posición digital de efecto Hall unipolar con carcasa roscada cilíndrica de aluminio 15/32-32 UNS-2A e hilos trenzados de conexión de calibre 24 de 152mm (6") con terminación aislada de polietileno irradiado- Cumple con los requisitos NEMA 3, 3R, 3S, 4, 4X (carcasa de acero inoxidable), 12 y 13. Responden al campo magnético procedente de imanes permanentes o electroimanes. Este producto de detección sin contacto robusto emplea circuitos integrados de sensor de efecto Hall fiables y versátiles operados por un campo magnético y está diseñado para responder a polos norte y sur alternantes o solo a polos sur. El sensor de posición de efecto Hall incluye tipos magnéticos de enclavamiento y lineales. La salida de drenaje de colector abierto estándar (dispositivos digitales) o salida push-pull (dispositivo lineal) del sensor de posición de efecto Hall se puede interconectar fácilmente con circuitería electrónica común como microprocesadores, lógica integrada, transistores discretos y SCRs con especificaciones de tensión compatibles.
- Fiabilidad de estado sólido
- Montaje ajustable
- Temperatura de funcionamiento de -40 a 100°C
- Tensión de salida máxima (en operación) de 0,4VDC
- Corriente de alimentación (máxima a 25°C) de 10mA
- Corriente de salida máxima de 20mA
- Corriente de fuga de 20µA
- Sensible a estática
Advertencias
Dispositivo sensible a descargas electrostáticas (ESD), tome las precauciones necesarias al manipularlo.
Especificaciones técnicas
4.5V
-
Conductor
-
-
400mV
4.5VDC
-
Cilíndrico
100°C
-
Sensor de posición magnético efecto hall
24V
-
Colector
-
1.5µs
24VDC
-
-40°C
103SR Series
No SVHC (07-Jul-2017)
