S11108
Sensor de Imagen, 14µm x 14µm, LCP, 24 Pines, 4.75 V

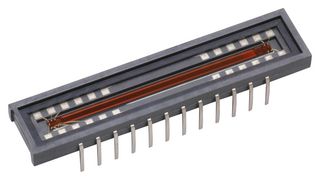

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteHAMAMATSU
Referencia del fabricanteS11108
Código Farnell3134749
Hoja de datos técnicos
32 Productos en Stock
20 Ahora puede reservar el stock
Envío EXPRÉS con entrega en 1-2 días laborables
Realice su pedido antes de las 17:00 horas
Envío GRATUITO disponible
para pedidos superiores a 75,000 €
El plazo de entrega se calcula al procesar el pago.
| Cantidad | Precio (sin IVA) |
|---|---|
| 1+ | 71,840 € |
| 5+ | 65,820 € |
| 10+ | 63,490 € |
Precio para:Cada
Mínimo: 1
Múltiplo: 1
71,84 € (Excl. IVA)
Añadir referencia del producto / nota de línea
Se han añadido a la confirmación de pedido, la factura y el albarán solo para este pedido.
Este número se añadirá a la confirmación del pedido, la factura, el albarán, el e-mail de confirmación del pedido y la etiqueta del producto.
Información del producto
FabricanteHAMAMATSU
Referencia del fabricanteS11108
Código Farnell3134749
Hoja de datos técnicos
Tamaño de Píxel (Alto x Ancho)14µm x 14µm
Área de Píxel Activo2048
Frecuencia por segundo-
Color de Imagen-
Carcasa / Paquete de SensorLCP
Número de Pines24Pins
Encapsulado del SensorLCP
Tensión de Alimentación Mín.4.75V
Tensión de Alimentación Máx.5.25V
Montaje del SensorAgujero Pasante
Temperatura de Trabajo Mín.-40°C
Temperatura de Funcionamiento Máx.85°C
Gama de Producto-
Calificación-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (17-Dec-2015)
Resumen del producto
S11108 is a CMOS linear image sensor that achieves high sensitivity by adding an amplifier to each pixel. It has a long photosensitive area (effective photosensitive area length: 28.672mm) consisting of 2048 pixels, each with a pixel size of 14 × 14μm. Application includes position detection, image reading, encoder, barcode reader.
- Effective photosensitive area length is 28.672mm, high sensitivity is 50V/(lx・s)
- Simultaneous charge integration for all pixels
- Variable integration time function (electronic shutter function)
- 5V single power supply operation
- Built-in timing generator allows operation with only start and clock pulse inputs
- Video data rate is 10MHz max, small input terminal capacitance is 5pF
- Supply voltage range from 4.75 to 5.25VDD (Ta = 25°C)
- Output impedance range from 70 to 260 ohm (Ta = 25°C)
- Current consumption is 30mA typ (Ta = 25°C)
- 12 pins LCP package, operating temperature range from -40 to 85°C
Especificaciones técnicas
Tamaño de Píxel (Alto x Ancho)
14µm x 14µm
Frecuencia por segundo
-
Carcasa / Paquete de Sensor
LCP
Encapsulado del Sensor
LCP
Tensión de Alimentación Máx.
5.25V
Temperatura de Trabajo Mín.
-40°C
Gama de Producto
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (17-Dec-2015)
Área de Píxel Activo
2048
Color de Imagen
-
Número de Pines
24Pins
Tensión de Alimentación Mín.
4.75V
Montaje del Sensor
Agujero Pasante
Temperatura de Funcionamiento Máx.
85°C
Calificación
-
Documentos técnicos (2)
Legislación y medioambiente
País de origen:
País donde se realizó la mayor parte del proceso de producciónPaís de origen:Japan
País donde se realizó la mayor parte del proceso de producción
País donde se realizó la mayor parte del proceso de producciónPaís de origen:Japan
País donde se realizó la mayor parte del proceso de producción
N.º de tarifa85423990
US ECCN:EAR99
EU ECCN:NLR
Conforme a RoHS:Sí
RoHS
Conforme a la directiva RoHS sobre de ftalatos:Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (17-Dec-2015)
Descargue el certificado de conformidad del producto
Certificado de conformidad del producto
Peso (kg):.0018
