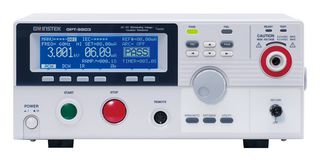

GPT-9803

El GPT-9803 de Instek es un comprobador de resistencia de aislamiento/tensión AC/DC A.C. 200VA serie GPT-9800. Es capaz de realizar comprobaciones de resistencia tanto en AC como DC. El GPT-9803 está construido sobre una plataforma de amplificación PWM de alta eficiencia con capacidad de salida máxima AC 200VA para evitar la influencia de las fluctuaciones de tensión de la fuente de entrada AC. Realiza una autocomprobación para garantizar que todas las funciones y operaciones estén en condiciones normales cada vez que se enciende el comprobador, el diseño de encendido con paso por cero hace que la tensión de salida siempre empiece con paso por cero de una onda senoidal para evitar el impacto de sobretensión de salida y la tensión de salida se desconecta automáticamente (en menos de 150μs) cuando se detectan tensiones de salida anormales o cuando los límites de corriente superior o inferior se alcanzan durante la comprobación. El comprobador está equipado con una configuración de panel clara y simple, una pantalla LCD de matriz de puntos de alta resolución e indicadores LED de color, permite a los operadores interpretar los resultados de medición de forma sencilla y rápida.

• Proporciona una herramienta para realizar comprobaciones de seguridad de forma fiable, segura y práctica
• Resistencia de aislamiento de 0,050KV a 5,000KV AC / 0,050KV a 6,000KV DC, 1Mohm a 9500Mohm
• RS-232C, USB, interfaz de entrada/salida de señal y GPIB (opcional), 100 bloques de memoria para configuración de condiciones de prueba
• Rendimiento de comprobación de alta precisión, alta eficiencia, alta estabilidad y alta resolución
• AC 100V/120V/220V/230V ±10%, potencia 50/60Hz, dimensiones de 330x148x452mm, peso de 19Kg
• Múltiples mecanismos de protección, interfaz de usuario sencilla, consumo de energía de 500VA
• LCD de matriz de puntos 240x64 en azul pálido, modo manual/auto, función de bloqueo de seguridad
• Tecla de selección rápida de función, luz intermitente de alta intensidad para indicación de estado y avisos
• Operación de activación con paso por cero con tiempo de rampa controlable, medición de corriente de verdadero valor eficaz (RMS)
• 1µA para medición de corriente, 2V para ajuste de tensión y aprobaciones IEC, EN, UL, CSA, GB, JIS

Contenido

Comprobador de resistencia a tensión AC/DC GPT-9803, Guía de inicio rápido, CD con manual de usuario completo, Cable de alimentación, Función de bloqueo, Terminal macho remoto, Cable de prueba GHT-114.

Advertencias

La serie GPT-9000/9900A es un instrumento de alta tensión que emite tensiones peligrosas. El manual del usuario de la serie GPT-9000/9000A describe las precauciones y los procedimientos que deben seguirse para garantizar un entorno de trabajo seguro.

Notas

Nunca toque el comprobador de seguridad, hilos, terminales, sondas ni cualquier otro equipo conectado cuando el comprobador está operando.
