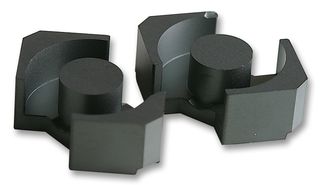

RM12/I-3C90

El núcleo para transformador de la serie RM está diseñado para uso con inductores de filtro de alta Q y alta estabilidad. Su forma permite una utilización económico del área superficial sobre el PCB. Esta gama está estandarizada en conformidad con IEC 431 y está disponible en todo el mundo de distintos proveedores. Los tamaños están basados en la distancia de cuadrícula estándar de PCB. El modelo RM 5, por ejemplo, encaja sobre un espacio de placa de 5 x 5 módulos en cuadrícula de 2,5mm. Los formadores de bobina y clips están optimizados para bobinado y montaje automatizados. Las ranuras proporcionan espacio suficiente para los hilos de bobinado. El blindaje magnético no es tan bueno como el de los núcleos P, pero es efectivo. Para aplicaciones distintas a inductores de filtro, no es necesario el orificio central en el núcleo RM. Generalmente no se requiere ajuste de inductancia. Para transformadores de banda ancha y potencia, es posible mejorar el rendimiento del núcleo usando un polo central sólido. Los valores AL serán superiores y ocurrirán menos concentraciones de flux en el núcleo ya que su sección transversal se ha hecho más uniforme.

• Rango estandarizado
• Surtido completo de accesorios
• Fácil para bobinado automatizado
• Sistema de ensamblaje y montaje simple
• Utilización eficiente del área del PCB
• Ranuras más anchas para la salida de los terminales
• Buen blindaje magnético
• Buena selección de formadores de bobina
• Área de bobinado pequeña
