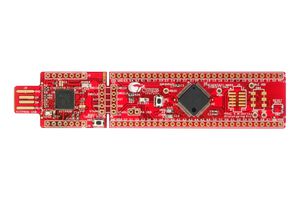

CY8CKIT-043

El CY8CKIT-043 es un kit de prototipado de la serie PSoC 4 M. Este kit está diseñado como una plataforma de prototipado asequible y fácil de usar. El dispositivo PSoC 4200M es una expansión de la familia de dispositivos PsoC 4, pero ofrece más Flash, GPIOs y bloques analógicos y digitales programables. El dispositivo PSoC 4200M (CY8C4247AZI-M485) es un sistema en chip integrado totalmente programable que integra funciones periféricas personalizadas analógicas y digitales, memoria y microcontrolador ARM Cortex-M0 en un único chip. Las funciones periféricas analógicas y digitales programables permiten una mayor flexibilidad, sintonización en campo del diseño y tiempo de comercialización más rápido. El kit de prototipado de la serie PSoC 4 M también integra el Cypress KitProg, que permite integrar programación, depuración y funcionalidad de puente como USB-UART y USB-I2C. El KitProg se utiliza para programar y depurar dispositivos PSoC 4200M de destino. Permite separar la placa KitProg de la placa de destino de la serie PSoC 4 M.

• Operación de 3,3V a 5,5V con LED de indicación
• Condensadores CMOD integrados que permiten desarrollo CapSense, condensadores de derivación para conversión ADC de calidad
• Pulsador para proporcionar una entrada de usuario, condensadores de carga para conectar un oscilador de cristal externo de 32KHz
• LED ámbar indica suministro activo, LED verde indica estado y LED azul se ilumina con evolución de humedad
• Ofrece una placa de adaptación de superficie impresa abierta que maximiza la utilidad de PSoC 4200M
• PSoC 4200M, PSoC 4200M conectores J1 y J2 / PSoC 4200M conector J5 de 100 pines para programar/depurar
• Dispositivo KitProg (PSoC 5LP) U1 (CY8C5868LTI-LP039), conectores KitProg J8, J9 y SWD conexión J3, J7
• Conector USB J6, módulo EZ-BLE PRoC U4 (solo superficie impresa)
• 1 interruptor DPDT SW4 para seleccionar dispositivo de destino SWD (solo superficie impresa), diseño de placa rompible perforada
• Puente de medición de corriente J4 (solo superficie impresa)

Contenido

Kit de prototipado CY8CKIT-043 PsoC 4 M, Guía de inicio rápido.

Advertencias

La placa se debe proteger contra cualquier condición de sobrecorriente y conexiones de potencia intercambiadas.
