A000067

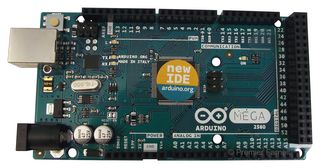

La A000067 es una placa de desarrollo Arduino Mega2560 Rev3 basada en el microcontrolador ATmega2560. La placa tiene 54 pines de entra/salida digitales (de los que 14 se pueden usar como salidas de PWM), 16 entradas analógicas, 4 UARTs (puertos serie de hardware), un oscilador de cristal de 16MHz, una conexión USB, un conector jack de alimentación, un conector de pines ICSP y un botón de reinicio. La placa contiene todo lo necesario para apoyar al microcontrolador, solo hay que conectarla a un ordenador con un cable USB o alimentarla mediante un adaptador de AC a DC o una batería para comenzar a usarla. La placa Mega es compatible con la mayoría de shields diseñados para la Arduino Uno, Duemilanove o Diecimila. La Arduino Mega se puede alimentar mediante la conexión USB o con una fuente de alimentación externa. La fuente de alimentación se selecciona automáticamente. La Arduino Mega2560 tiene una serie de funciones para comunicarse con un ordenador, otra placa Arduino u otros microcontroladores.

• ATmega16U2 en lugar de 8U2 como convertidor de USB a serie
• Configuración de pines 1.0
• Circuito de reinicio más potente
• Tensión de funcionamiento de 5V
• Rango de tensión de entrada (recomendado) de 7V a 12V
• Rango de tensión de entrada (límite) de 6V a 20V
• Corriente CC de 40mA por pin de entrada/salida
• Memoria flash de 256KB de los que el gestor de arranque emplea 8KB
• SRAM de 8 KB
• EEPROM de 4KB

Advertencias

El rango recomendado es entre 7V y 12V, si de emplean más de 12V el regulador de tensión puede sobrecalentarse y dañar la placa.
