ADRF5024-EVALZ

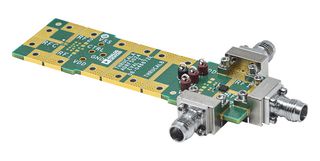

ADRF5024-EVALZ es una placa de evaluación de interruptor reflexivo unipolar de doble tiro (SPDT) ADRF5024. Se trata de una placa de evaluación totalmente poblada y conectada que usa material de placa de circuito impreso RO4003 de 4 capas y 62 mil de grosor. Para el funcionamiento normal, deben aplicarse dos tensiones de alimentación +3,3V y -3,3V a los puntos de prueba VDD y VSS respectivamente, mientras que sus tensiones de tierra se conectan al punto de prueba GND. La tensión de entrada de control, 0V o +3,3V, debe aplicarse al punto de prueba CTRL para seleccionar el estado de conmutación entre RFC-RF1 y RFC-RF2. La señal de entrada de RF puede aplicarse en el conector de RF de 2,4 mm etiquetado como RFC y las señales de salida de RF pueden medirse en los conectores de 2,4 mm etiquetados como RF1 y RF2.
