AWCCA-53N53H50-C01-B
Bobina de Carga, Inalámbrico, AWCCA Series, 24 µH, ± 10%, 0.072 ohm, 1 Bobina, 1 capa

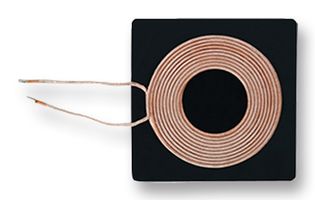

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteABRACON
Referencia del fabricanteAWCCA-53N53H50-C01-B
Código Farnell2431218
Rango de ProductoAWCCA Series
Hoja de datos técnicos
Fuera de inventario
Información del producto
FabricanteABRACON
Referencia del fabricanteAWCCA-53N53H50-C01-B
Código Farnell2431218
Rango de ProductoAWCCA Series
Hoja de datos técnicos
Gama de ProductoAWCCA Series
Inductancia24µH
Tolerancia de Inductancia± 10%
Resistencia DC Máxima0.072ohm
Número de Bobinas1 Bobina
Núm. de Capas1 capa
Corriente de Saturación (Isat)30A
Frecuencia de Autorresonancia2.8MHz
Factor de Calidad170@100kHz
Corriente CA Nominal5.7A
Longitud del Producto53mm
Ancho del Producto53mm
Altura del Producto3.8mm
Montaje de InductorMontaje en placa
Temperatura de Trabajo Mín.-25°C
Temperatura de Funcionamiento Máx.85°C
Resumen del producto
The AWCCA-53N53 series Wireless Charging Coil Assembly with high permeability shielding to protect sensitive electronics.
- For Tx or Rx applications
- Durable construction
- -25 to 85°C Operating temperature range
Especificaciones técnicas
Gama de Producto
AWCCA Series
Tolerancia de Inductancia
± 10%
Número de Bobinas
1 Bobina
Corriente de Saturación (Isat)
30A
Factor de Calidad
170@100kHz
Longitud del Producto
53mm
Altura del Producto
3.8mm
Temperatura de Trabajo Mín.
-25°C
Inductancia
24µH
Resistencia DC Máxima
0.072ohm
Núm. de Capas
1 capa
Frecuencia de Autorresonancia
2.8MHz
Corriente CA Nominal
5.7A
Ancho del Producto
53mm
Montaje de Inductor
Montaje en placa
Temperatura de Funcionamiento Máx.
85°C
Documentos técnicos (1)
Legislación y medioambiente
País de origen:
País donde se realizó la mayor parte del proceso de producciónPaís de origen:China
País donde se realizó la mayor parte del proceso de producción
País donde se realizó la mayor parte del proceso de producciónPaís de origen:China
País donde se realizó la mayor parte del proceso de producción
N.º de tarifa85043180
US ECCN:EAR99
EU ECCN:NLR
Conforme a RoHS:Sí
RoHS
Conforme a la directiva RoHS sobre de ftalatos:Sí
RoHS
Descargue el certificado de conformidad del producto
Certificado de conformidad del producto
Peso (kg):.01
