P0037

P0037 es una placa de desarrollo y educación DE0 con FPGA Altera Cyclone III 3C16, diseñada para uso educativo. Es apta para una gran variedad de ejercicios en cursos sobre lógica digital y organización de sistemas informáticos, desde tareas simples que ilustran conceptos fundamentales a diseños avanzados. Para proporcionar flexibilidad máxima al usuario, todas las conexiones se realizan mediante el dispositivo FPGA Cyclone III. Así, el usuario puede configurar el FPGA para implementar cualquier diseño de sistema. La placa DE0 viene con un flujo de bits de configuración precargada para demostrar algunas de las funciones de la placa. Este flujo de bits permite a los usuarios ver rápidamente si la placa está operando correctamente. El panel de control facilita a los usuarios acceso a varios componentes de la placa mediante un ordenador host. El ordenador host se comunica con la placa mediante una conexión USB. Esta función se puede usar para verificar la funcionalidad de componentes sobre la placa o como una herramienta de depuración el tiempo que se desarrolla código RTL.

• FPGA Cyclone III EP3C16F484C6 con dispositivo de configuración serie EPCS4 de 4Mbit
• USB Blaster (integrado) para programación y control API de usuario
• Salida de vídeo (DAC VGA de 4 bits)
• Puerto para ratón o teclado PS/2
• Conectores de expansión (dos conectores de 40 pines)
• SDRAM de 8MB y Flash de 4MB
• Ranura para tarjeta de memoria SD
• Cuatro pantallas de 7 segmentos

Contenido

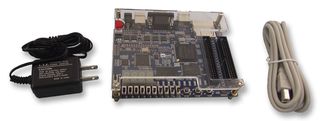

Placa, cable USB, cubierta de plástico traslúcida para la placa, fuente de alimentación de montaje en pared DC de 7,5V y CD.

Advertencias

La demanda de este producto en el mercado ha causado una extensión de los plazos de entrega. Las fechas de entrega pueden fluctuar. Producto exento de descuentos.
