| Cantidad | Precio (sin IVA) |
|---|---|
| 1+ | 5,270 € |
| 10+ | 4,160 € |
| 100+ | 3,440 € |
| 250+ | 3,250 € |
| 500+ | 3,050 € |
Precio para:Cada
Mínimo: 1
Múltiplo: 1
5,27 € (Excl. IVA)
Añadir referencia del producto / nota de línea
Se han añadido a la confirmación de pedido, la factura y el albarán solo para este pedido.
Este número se añadirá a la confirmación del pedido, la factura, el albarán, el e-mail de confirmación del pedido y la etiqueta del producto.
Información del producto
FabricanteSAMTEC
Referencia del fabricanteESQ-110-14-G-D
Código Farnell2779431
Rango de ProductoESQ
Hoja de datos técnicos
Sistemas de ConectorPlaca a Placa
Paso2.54mm
Núm. de Filas2Rows
Núm. de Contactos20Contacts
Tipo de Terminación de ContactoAgujero Pasante
Montaje de ConectorMontaje de Agujero Pasante
Gama de ProductoESQ
Material del ContactoFosfuro de Bronce
Revestimiento del ContactoContactos Chapados en Oro
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto

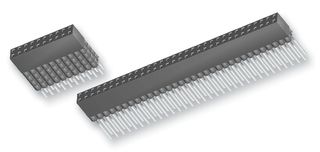

La serie ESQ de Samtec se compone de conectores hembra en banda para montaje por orificio pasante PC/104™ con paso de 0,100" (2,54mm). Estos conectores se acoplan con los conectores Samtec de las series TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH y HTSS. Son conectores hembra en banda apilables con contactos de fuerza de inserción estándar y baja con terminación pasante cuadrada de 0,025" (0,635mm) para aplicaciones PC/104™.
- Sistema de contacto Tiger Buy™, opciones polarizadas y terminal de bloqueo
- Fila simple, doble y triple de hasta 108 pines
- Paso de 2,54mm con orientación vertical
- Rango de temperatura de operación de -55°C a +125°C (revestimiento de oro) y de -55°C a +105°C (revestimiento de estaño)
- Aislamiento de poliéster relleno de fibra de vidrio en negro, contacto de bronce fosforado
- Resistencia de contacto de 10mohm, máximo de 100 ciclos con 10µ" (0,25µm)
- Corriente nominal de 5,2A por pin (ESW/TSW) y 5,7A por pin (1 pin alimentado por fila) (ESQ/TSW)
- Tensión nominal de 550VAC en acoplamiento con TSW o ESQ
- Opción de revestimiento de contacto en oro 10µ" con estaño mate sobre terminación, oro 20µ" y estaño mate
- Conforme con estándares UL E111594 y CSA 090871_0_000
Especificaciones técnicas
Sistemas de Conector
Placa a Placa
Núm. de Filas
2Rows
Tipo de Terminación de Contacto
Agujero Pasante
Gama de Producto
ESQ
Revestimiento del Contacto
Contactos Chapados en Oro
Paso
2.54mm
Núm. de Contactos
20Contacts
Montaje de Conector
Montaje de Agujero Pasante
Material del Contacto
Fosfuro de Bronce
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Documentos técnicos (2)
Alternativas para ESQ-110-14-G-D
2 productos encontrados
Legislación y medioambiente
País de origen:
País donde se realizó la mayor parte del proceso de producciónPaís de origen:United States
País donde se realizó la mayor parte del proceso de producción
País donde se realizó la mayor parte del proceso de producciónPaís de origen:United States
País donde se realizó la mayor parte del proceso de producción
N.º de tarifa85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme a RoHS:Sí
RoHS
Conforme a la directiva RoHS sobre de ftalatos:Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de conformidad del producto
Certificado de conformidad del producto
Peso (kg):.004981
