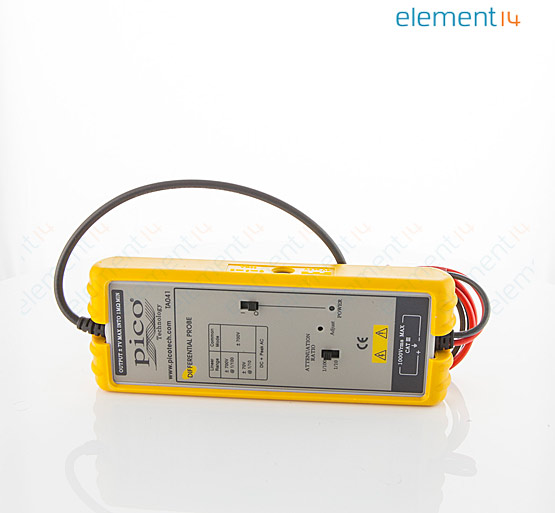

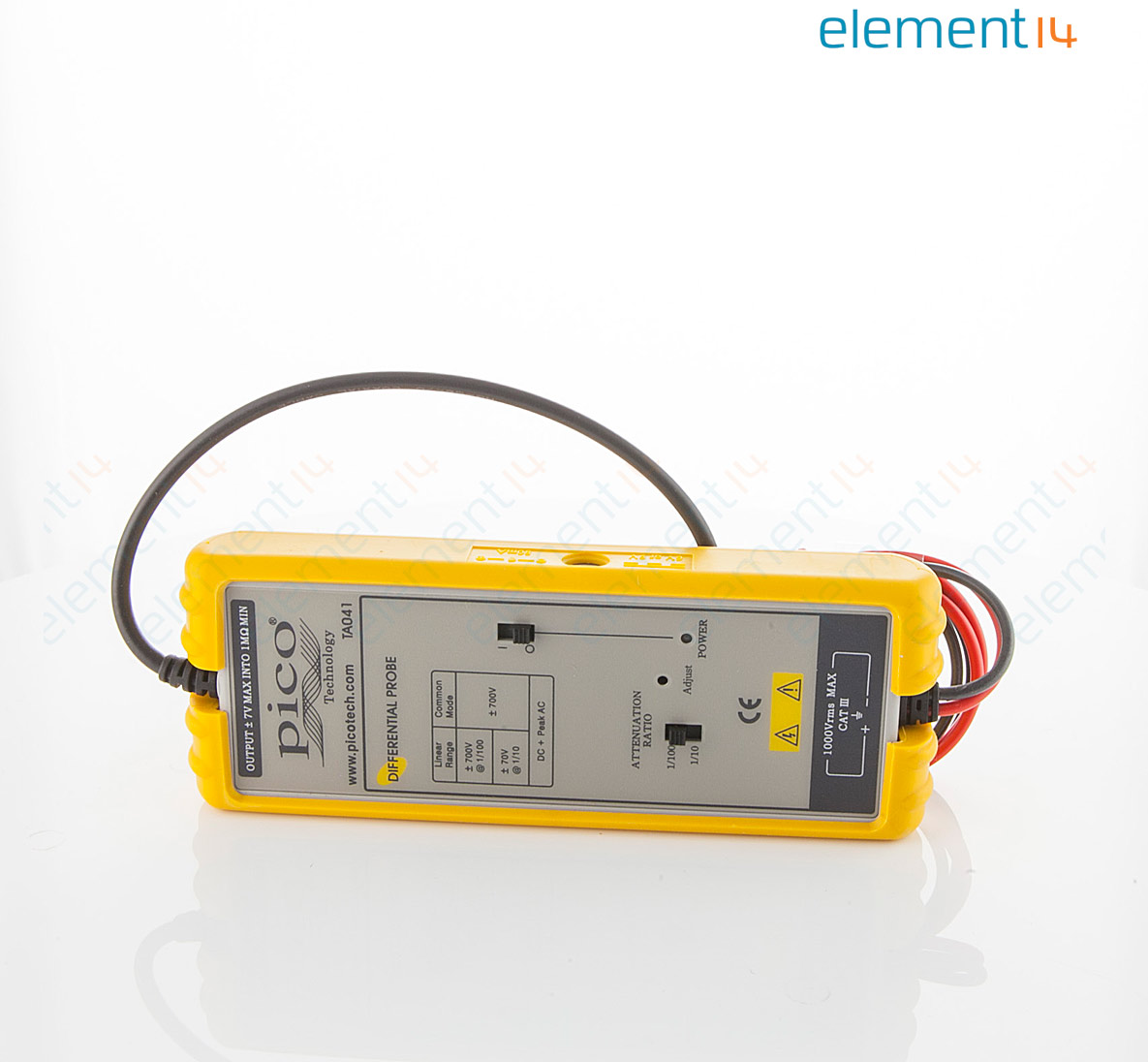

TA041 700 V ACTIVE DIFF PROBE

La TA041 de Pico Technology es una sonda diferencial de 25 MHz. Esta sonda cumple con las normas IEC-1010.1, IEC-1010.2-031 CAT III y Grado de Contaminación 2. Esta sonda diferencial amplía la funcionalidad de los osciloscopios estándar de entrada única para ofrecer un método seguro y preciso para realizar mediciones diferenciales de alta tensión. Sus aplicaciones incluyen la realización de mediciones seguras en circuitos de potencia y la adquisición de señales diferenciales balanceadas de baja velocidad presentes en buses de comunicaciones serie. Se incluyen cuatro pilas AA de serie.

• Ancho de banda: CC a 25 MHz (-3 dB)
• Rangos de atenuación: 10:1 / 100:1
• Precisión de CC: ±2%
• Tiempo de subida: 14ns
• Impedancia de entrada: 4 M II 5,5pF en cada lado a tierra
• Tensión de entrada:
• Rango de tensión diferencial (10:1): 70 V (CC + pico CA) o 70 V RMS
• Rango de tensión diferencial (100:1): ±700 V (CC + pico CA) o 700 V RMS
• Rango de tensión de modo común: ±700 V (DC + pico AC) ó 700 V RMS (10:1 y 100:1)
• Salida:
• CMRR (típica): 86 dB a 50 Hz; 66 dB a 20 kHz
• Temperatura ambiente de funcionamiento:-10°C a +40°C

Advertencias

No utilice esta sonda por encima de 1000Vrms (CAT III) entre cada cable de entrada y tierra o entre dos cables de entrada para evitar lesiones. Asegúrese de que el cable de salida de la sonda esté conectado a tierra antes de realizar las conexiones a los cables de entrada de la sonda.

Notas

Además, contamos con servicios de calibración para este producto (solo Europa). Visite nuestra página de servicio de calibración para ver detalles de las opciones disponibles.
