DM330031
Placa de Desarrollo, dsPIC33CK256MP508, Controlador de Motor BLDC y BLDC de 3 Fases

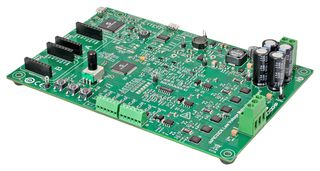

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMICROCHIP
Referencia del fabricanteDM330031
Código Farnell3579862
Su número de pieza
Hoja de datos técnicos
1 Productos en Stock
¿Necesita más?
Envío EXPRÉS con entrega en 1-2 días laborables
Realice su pedido antes de las 17:00 horas
Envío GRATUITO disponible
para pedidos superiores a 0,00 €
El plazo de entrega se calcula al procesar el pago.
| Cantidad | Precio (sin IVA) |
|---|---|
| 1+ | 135,040 € |
Precio para:Cada
Mínimo: 1
Múltiplo: 1
135,04 € (Excl. IVA)
nota de línea
Se han añadido a la confirmación de pedido, la factura y el albarán solo para este pedido.
Información del producto
FabricanteMICROCHIP
Referencia del fabricanteDM330031
Código Farnell3579862
Hoja de datos técnicos
Subtipo de AplicaciónControlador de Motor PMSM y BLDC Trifásico
Fabricante del Núcleo de SilicioMicrochip
Tipo de Aplicación de KitControl del Motor
Número del Núcleo de SiliciodsPIC33CK256MP508
Contenido del KitPlacas de Desarrollo dsPIC33CK256MP508, Cable USB, Destornillador
Gama de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (25-Jun-2025)
Resumen del producto
- dsPIC33CK low voltage motor control (LVMC) development board
- Three-phase inverter bridge for 12V to 48V motors
- Separate hall sensors and optical/magnetic encoder interfaces for sensored motor control
- Phase voltage feedback for sensorless BEMF BLDC or PMSM operation
- DC bus current sense shunt resistor circuit for single-shunt FOC control or BLDC current control
- Phase current sense shunt resistor in inverter leg for dual or triple-shunt FOC control
- Phase current signal conditioning
- Overcurrent protection using the dsPIC33CK DSC’s internal comparator and 12-bit DAC
- DC Bus Voltage feedback for over-voltage protection
- Temperature sensor for monitoring the MOSFET temperature
Contenido
dsPIC33CK Low Voltage Motor Control (LVMC) Development Board, USB cable for connection from PC to the board, Screwdriver for motor and power connectors.
Especificaciones técnicas
Subtipo de Aplicación
Controlador de Motor PMSM y BLDC Trifásico
Tipo de Aplicación de Kit
Control del Motor
Contenido del Kit
Placas de Desarrollo dsPIC33CK256MP508, Cable USB, Destornillador
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (25-Jun-2025)
Fabricante del Núcleo de Silicio
Microchip
Número del Núcleo de Silicio
dsPIC33CK256MP508
Gama de Producto
-
Documentos técnicos (1)
Productos asociados
Se ha encontrado 1 producto
Legislación y medioambiente
País de origen:
País donde se realizó la mayor parte del proceso de producciónPaís de origen:Thailand
País donde se realizó la mayor parte del proceso de producción
País donde se realizó la mayor parte del proceso de producciónPaís de origen:Thailand
País donde se realizó la mayor parte del proceso de producción
N.º de tarifa84733020
US ECCN:5A992.c
EU ECCN:NLR
Conforme a RoHS:Sí
RoHS
Conforme a la directiva RoHS sobre de ftalatos:Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (25-Jun-2025)
Descargue el certificado de conformidad del producto
Certificado de conformidad del producto
Peso (kg):.251744
