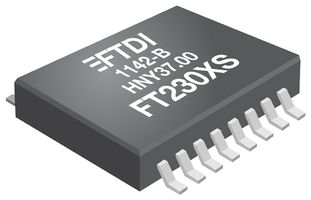

FT230XS-R

El FT230XS-R es un dispositivo de interfaz compacto de USB a UART serie básico e un paquete SSOP de 16 pin que simplifica las implementaciones USB en un encapsulado pequeño optimizado, con señales UART mínimas y que reduce la necesidad de componentes externos al integrar completamente una memoria MTP y un circuito de reloj que no requiere cristal externo. Se ha diseñado para un funcionamiento eficiente con controladores host USB mediante un ancho de banda mínimo en comparación con el ancho de banda USB total disponible.

• USB de chip único a interfaz transferencia de datos asíncrona en serie
• Protocolo USB totalmente controlado en el chip, sin necesidad de programación de firmware específico para USB
• Memoria programable multitiempo de 2048 bytes, almacenamiento de descriptores de dispositivo y configuración de entrada/salida CBUS
• Generación de reloj totalmente integrada sin necesidad de cristal externo
• Velocidades de transferencia de datos de 300baud a 3Mbaud (RS422, RS485 y RS232) en niveles TTL
• Buffer de recepción de 512byte y buffer de transmisión de 512byte mediante tecnología de regulación de buffer
• Puerto Com virtual (VCP) y controladores directos (D2XX) libres de regalías de FTDI
• Pines de entrada/salida CBUS configurables
• Señales de control LED de transmisión y recepción
• Interfaz UART apta para 7 u 8 bits de datos, 1 ó 2 bits de parada y paridad impar/par/marca/espacio/sin paridad
• Opciones de interfaz bit bang síncrona y asíncrona con señales RD# y WR#
• Detección de cargador de baterías USB
• El dispositivo se suministra preprogramado con número serie USB único
• Configuraciones de alimentación USB: admite alimentación por bus, autoalimentación y alimentación por bus con conmutación de potencia
• Convertidor de nivel de +3,3V integrado para entrada/salida USB.
• Salida de unidad CMOS de valor eficaz 3,3V y entrada TTL
• Capacidad de salida de pin E/S configurable;
• 4mA mínimo y 16mA máximo
• Alimentación integrada en circuito de reinicio
• Filtrado de alimentación AVCC totalmente integrado - no se requiere filtrado externo
• Opción de inversión de señal UART
• Baja corriente de funcionamiento y de suspensión USB; 8mA (típica activa) y 70uA (típica de suspensión)
• Compatible con controlador host UHCI/OHCI/EHCI
• Compatible con USB 2.0 de velocidad completa
