LT1074HVIT7#PBF

El LT1074 es un regulador de conmutación bipolar monolítico de 5A que solo requiere unas pocas piezas externas para su funcionamiento normal. El interruptor de alimentación, todo el circuito de oscilación y control, y todos los componentes de limitación de corriente, están incluidos en el chip. La topología es la clásica configuración "buck" positiva, pero varias innovaciones de diseño permiten utilizar este dispositivo como convertidor positivo-negativo, como convertidor boost negativo y como convertidor flyback. La salida del conmutador está especificada para oscilar 40V por debajo de tierra, lo que permite al LT1074 accionar un inductor de derivación en el modo buck con corrientes de salida de hasta 10A. El LT1074 utiliza un verdadero multiplicador analógico en el bucle de realimentación. Esto hace que el dispositivo responda casi instantáneamente a las fluctuaciones de la tensión de entrada y hace que la ganancia del bucle sea independiente de la tensión de entrada. Como resultado, el comportamiento dinámico del regulador ha mejorado significativamente con respecto a los diseños anteriores. Se utiliza en el convertidor buck con un rango de tensión de salida de 2,5V a 50V, convertidor buck con inductor de derivación con una salida de 10A a 5V.

• Frecuencia preestablecida a 100KHz y límite de corriente a 6,5A
• Se utiliza en el convertidor positivo-negativo, el convertidor boost negativo y el convertidor buck de salida múltiple
• Funciona hasta 60V de entrada, frecuencia de conmutación de 100KHz, comportamiento dinámico muy mejorado
• Solo 8,5mA de corriente de reposo
• Límite de corriente programable
• Modo de desconexión por microondas
• Tensión máxima de conexión de 1,85V (SW = 1A, Tj ≥ 0°C)
• Fuga máxima del interruptor OFF de 300µA (VIN ≤ 25V, VSW = 0)
• Ciclo de trabajo máximo del 90%, frecuencia de conmutación típica de 100KHz a TA = 25°C

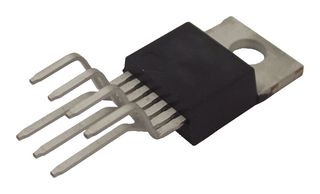

• Encapsulado TO-220 plástico de 7 terminales
