Aumente la eficiencia con el PFC analógico sin puente de 1 kW (topología BARBI)
de ST & WE
La placa de demostración EVL4986A-1KWBL es un prerregulador PFC sin puente con topología de doble refuerzo, con una potencia de salida de 1 kW (400 Vcc) y un amplio rango de tensión de entrada (90 Vca-265 Vca) basado en el nuevo controlador del factor de potencia CCM en modo de corriente de pico L4986A. Está diseñada como convertidor frontal de hasta 1 kW, capaz de cumplir las normas IEC61000-3-2 y JEITA-MITI.
La demostración está diseñada sobre la topología de doble refuerzo (Barbi) utilizando dos ramas, cada una formada por una etapa de refuerzo, que gestiona la mitad del ciclo principal. Cada sección funciona a una frecuencia prácticamente fija (65 kHz).
Gracias al enfoque sin puente y al CI de control L4986A, la placa ofrece una alta eficiencia y una baja THD de la corriente de entrada en todo el rango de tensión de entrada.
Esto se consigue utilizando un esquema de baja complejidad y menos componentes en comparación con soluciones similares sin puente. Se cumplen las normas EMI de conformidad con la norma EN55022 Clase-B gracias a los componentes de filtrado de Würth Elektronik.
Placa de demostración EVL4986-1KWBL

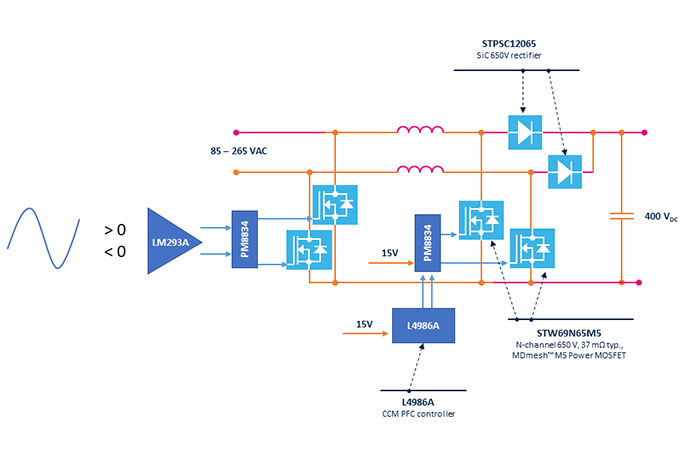

Figura: Esquema de placa sin puente PFC (BARBI) EVL4986-BL1KW 1,0 kW
Características principales:
- • Rango de entrada de red: De 90 a 265 Vac - frecuencia de 45 a 65 Hz
- • Tensión/carga de salida: 400 V / 2,5 A
- • Eficiencia:
por encima del 98 % a 230 Vac (plena carga)
por encima del 95,5 % a 115 Vac (plena carga)
por encima del 94 % entre el 10 % y el 100 % de plena carga
- • Consumo de red en vacío: por debajo de 250 mW a 230 Vca
- • Armónicos de red conformes con EN61000-3-2 Clase-A y JEITA-MITI, Clase-A
- • EMI conforme con EN55022 Clase-B
- • Seguridad conforme con EN62368
- • Dimensiones 145 x 160 mm, altura = 35 mm
- • PCB: doble cara, 70 µm, FR-4, mixta PTH/SMT
Productos incluidos de ST Microelectronics
L4986
Controlador CCM PFC con arranque de alta tensión y buena potencia
El L4986 es un controlador de PFC en modo de corriente de pico para convertidor elevador con un ‘emulador’ multiplicador patentado que, junto con los innovadores optimizadores de THD, garantiza un rendimiento de distorsión armónica total (THD) muy bajo en todas las condiciones de funcionamiento. El dispositivo se presenta en un paquete de pin SO y ofrece una solución de alto rendimiento y bajo número de componentes para prerreguladores PFC de refuerzo operados por CCM en aplicaciones conformes con EN61000-3-2 y JEIDA-MITI, en un rango de potencias que abarca desde unos pocos cientos de W hasta algunos kW. Incorpora un bloque de arranque de alta tensión de 800 V y está disponible en dos opciones: 65 kHz para A y 130 kHz para B.
Compre ahora

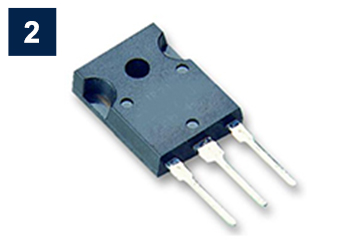

STW69N65M5
MOSFET de potencia MDmesh M5 de canal N, 650 V, 0,037 Ohmios típ., 58 A en paquete TO-247
Estos dispositivos son MOSFET de potencia MDmesh™ V de canal N basados en una innovadora tecnología de proceso vertical patentada, combinada con la conocida estructura de disposición horizontal PowerMESH™ de STMicroelectronics. El producto resultante tiene una resistencia a la conexión extremadamente baja, sin equivalente entre los MOSFET de potencia basados en silicio, lo que lo hace especialmente adecuado para aplicaciones que requieren una densidad de potencia superior y una eficiencia sobresaliente.
Compre ahora

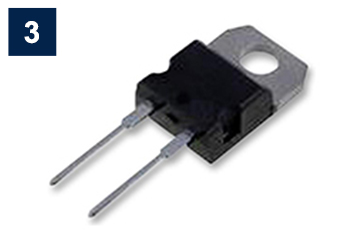

STPSC12065
Diodos de SiC de 650 V
El diodo de SiC es un diodo Schottky de potencia de altísimo rendimiento. Se fabrica utilizando un sustrato de carburo de silicio. El material de banda ancha permite diseñar una estructura de diodo Schottky con una potencia de 650 V. Debido a la construcción Schottky, no se muestra recuperación en el apagado y los patrones de timbre son insignificantes. El comportamiento de apagado capacitivo mínimo es independiente de la temperatura. Alojado en D²PAK HV, este diodo es perfectamente adecuado para aplicaciones PFC, estaciones de carga y CC/CC, lo que facilita el cumplimiento de la norma IEC-60664-1.
Compre ahora

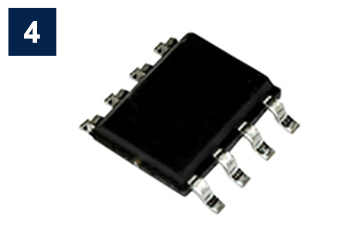

PM8834
Controlador de puerta LS dual 4A
El PM8834 es un controlador dual flexible de alta frecuencia de lado bajo diseñado específicamente para trabajar con MOSFET e IGBT de alta capacidad. Ambas salidas PM8834 pueden absorber y generar 4 A de forma independiente. Se puede obtener una mayor corriente de conducción conectando las dos salidas PWM en paralelo. El PM8834 proporciona dos pines de habilitación, que pueden utilizarse para permitir el funcionamiento de una o ambas líneas de salida. El PM8834 funciona con una señal PWM compatible con CMOS/TTL. El dispositivo está disponible en paquete SO8 o MSOP8 con almohadilla expuesta.
Compre ahoraProductos destacados de Würth Elektronik

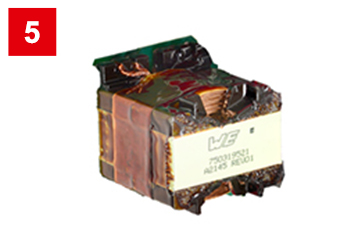

750319521
Inductor de refuerzo PFC
El inductor de refuerzo 750319521 está diseñado para satisfacer los requisitos de alta eficiencia de la topología PFC en un tamaño reducido con el paquete PQ3535, que también ofrece un buen comportamiento CEM.
Compre ahora

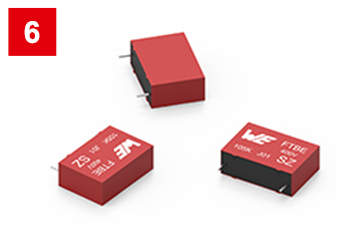

WCAP-FTBE
Condensadores de película
Los WCAP-FTBE son condensadores de película de poliéster metalizado tipo caja, una serie de productos de uso general. Se caracterizan por sus propiedades autorregenerativas y una amplia gama de tensiones, de 100 V (CC) a 1 kV (CC).
Compre ahora

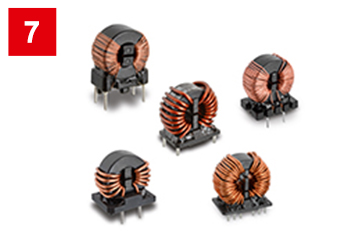

WE-CMBNC
Choques de línea de potencia de modo común
Los WE-CMBNC son choques de línea de potencia de modo común con material de núcleo nanocristalino. Esto permite una permeabilidad muy alta y una supresión de banda ancha para el ruido de modo común.
Compre ahora

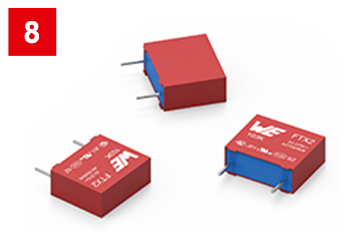

WCAP-FTX2
