PowiGaN es la tecnología de nitruro de galio (GaN) desarrollada por Power Integrations. Los interruptores PowiGaN reemplazan los transistores de silicio tradicionales en el lado principal de los circuitos integrados de interruptores flyback offline de alto nivel de integración de PI, reduciendo las pérdidas de conmutación y haciendo posibles cargadores, adaptadores y fuentes de alimentación de marco abierto más eficientes, pequeños y ligeros que las alternativas de silicio.

¿Cuáles productos InnoSwitch de PI tienen la tecnología PowiGaN?

Los circuitos integrados basados en PowiGaN alcanzan una eficiencia del 95% en el rango de carga completa y hasta 100 W en implementaciones de adaptadores cerrados sin necesidad de disipador de calor.

  • InnoSwitch3-CP: el mejor para el cargado de alimentación constante
  • InnoSwitch3-EP: el mejor para las fuentes de alimentación de marco abierto
  • InnoSwitch3-Pro: el mejor para la corriente y la tensión de control dinámico, como las aplicaciones USB PD de PPS.
  • MinE-CAP: el mejor para reducir el tamaño del condensador en los cargadores y compañero opcional para los circuitos integrados de interruptores InnoSwitch3

Características principales

  • Eficiencia incomparable
  • Proceso de diseño simple
  • VDS(MAX) 750 V
  • Hasta 100 W en un encapsulado InSOP™
  • Conforme a los estándares JEDEC

Los dispositivos altamente integrados hacen posibles las áreas de superficie compactas

Circuito integrado de interruptor flyback offline CV/CC QR con interruptor de lado principal integrado, rectificación síncrona, retroalimentación FluxLink y perfil de potencia constante

La gama InnoSwitch3 de circuitos integrados simplifica drásticamente el diseño y la fabricación de convertidores de potencia flyback, especialmente los que requieren alta eficiencia y/o tamaño compacto. La gama InnoSwitch3-CP incorpora controladores primarios y secundarios de interruptor de lado primario de alta tensión y retroalimentación nominal de seguridad en un único circuito integrado. Estos dispositivos incorporan múltiples funciones de protección que incluyen protección contra sobre y subtensiones de línea, limitación de sobretensión y sobrecorriente de salida y desconexión por sobretemperatura.

Están disponibles dispositivos que admiten las combinaciones comunes de enclavamiento y reinicio automático necesarias para las aplicaciones como el cargado rápido y los diseños USB PD. Los dispositivos están disponibles con o sin compensación de caída de los cables.

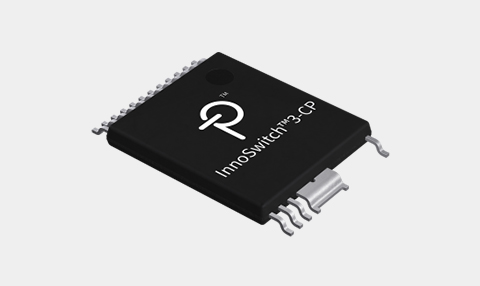

InnoSwitch3-CP

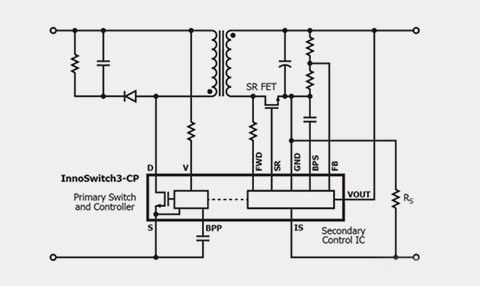

InnoSwitch3-CP-esquema
Compre ahora

Productos destacados

Altamente integrado, área de superficie compacta

  • Controlador flyback cuasirresonante (QR) / CCM, interruptor de lado primario de alta tensión, detección de lado secundario y controlador de red edificación síncrona
  • Integra FluxLink, aislamiento HIPOT, enlace de retroalimentación
  • Interconexión sencilla a circuitos de protocolo de carga rápida y carga dirigida
  • Perfil de potencia constante (CP) que minimiza el tiempo de carga con ajuste constante de corriente y tensión de salida
  • CV/CC/CP precisos, independiente de componentes externos
  • Resistencia IS externa que permite programación CC personalizada
  • Respuesta inmediata a transitorios con paso de carga 0%-100%-0%

Tecnología PowiGaN

  • La tecnología de nitruro de galio patentada de PI
  • Salida de hasta 100 W sin necesidad de disipador de calor
  • INN3278, INN3279 y INN3270

EcoSmart: eficiencia energética

  • Eficiencia de hasta el 95% para el rango completo de carga
  • Menos de 30 mW sin carga incluyendo detección de línea
  • Cumple fácilmente todas las regulaciones internacionales de eficiencia energética
  • Baja disipación de calor

Funcionalidades de seguridad / protección avanzada

  • Interruptor secundario o protección contra cortocircuitos del diodo
  • Detección de puerta FET SR
  • Protección UV/OV de línea de entrada rápida

Funcionalidades opcionales

  • Compensación por caída de cable con varias configuraciones
  • Tensión de salida variable, perfiles de corriente constante
  • Respuesta a fallos de reinicio o enclavamiento para salida OVP/UVP
  • Umbrales de fallos UV de salida múltiple
  • Protección contra sobretemperatura primaria histerética o de enclavamiento

Conformidad de seguridad y regulatoria total

  • Aislamiento reforzado
  • Tensión de aislamiento >4000 VAC
  • Pruebas HIPOT de producción 100%
  • Conformidad de seguridad UL1577 y TUV (EN60950, EN62368)
  • Su excelente inmunidad al ruido permite diseños que logran un rendimiento de clase "A" para EN61000-4; EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) y 4-9 (1000 A/m) y Ford FMC1278 (RI-115)

Los dispositivos altamente integrados hacen posibles las áreas de superficie compactas

Circuito integrado de interruptor flyback offline CV/CC QR con interruptor de lado principal integrado, rectificación síncrona y retroalimentación FluxLink

La gama InnoSwitch3-EP simplifica drásticamente el diseño y la fabricación de convertidores de potencia flyback, especialmente los que requieren alta eficiencia y/o tamaño compacto. La gama InnoSwitch3-EP incorpora un interruptor de potencia de alta tensión, controladores primarios y secundarios y retroalimentación nominal de seguridad en un único circuito integrado.

Estos dispositivos incorporan múltiples funciones de protección que incluyen protección contra sobre y subtensiones de línea, limitación de sobretensión y sobrecorriente de salida y desconexión por sobretemperatura. Los dispositivos están disponibles con opciones de suministro de potencia estándar y pico y se utilizan comúnmente para protección de reinicio automático.

InnoSwitch3-EP
InnoSwitch3-EP-esquema
Compre ahora

Productos destacados

Altamente integrado, área de superficie compacta

  • Eficiencia muy alta en el rango de carga completa
  • Incorpora un controlador flyback cuasirresonante (QR) / CCM multimodo, interruptor de alta tensión, detección de lado secundario y controlador de red de rectificación síncrona
  • Excelente regulación cruzada multi-salida con retroalimentación SSR compensada y FET síncronos
  • Integra FluxLink, aislamiento HIPOT, enlace de retroalimentación
  • Precisión CV/ CC excepcional, independiente de componentes externos
  • Detección de corriente de salida precisa ajustable mediante resistencia de detección de salida externa

Tecnología PowiGaN

  • La tecnología de nitruro de galio patentada de PI
  • Salida de hasta 100 W sin necesidad de disipador de calor
  • INN3678, INN3679 y INN3670

EcoSmart: eficiencia energética

  • Menos de 30 mW sin carga incluyendo detección de línea
  • Cumple fácilmente todas las regulaciones internacionales de eficiencia energética
  • Baja disipación de calor

Encapsulado ecológico

  • Sin halógenos / conforme a RoHS

Funcionalidades de seguridad / protección avanzada

  • Detección de puerta FET SR
  • Protección UV/OV de línea de entrada rápida
  • Respuesta a fallos de reinicio para salida OVP
  • Interruptor de 750 V para excelente protección contra transitorios

Funcionalidades opcionales

  • Protección UV de salida de reinicio automático con opción de potencia máxima

Conformidad de seguridad y regulatoria total

  • Aislamiento reforzado
  • Tensión de aislamiento >4000 VAC
  • Pruebas HIPOT de producción 100%
  • Conformidad de seguridad UL1577 y TUV (EN60950, EN62368)
  • Su excelente inmunidad al ruido permite diseños que consiguen un rendimiento de clase "A" para EN61000-4; EN61000-4-2, 4- 3 (30 V/m), 4- 4, 4- 5, 4- 6, 4- 8 (100 A/m) y 4- 9 (1000 A/m) y Ford FMC1278 (RI-115)

Los dispositivos altamente integrados hacen posibles las áreas de superficie compactas

Circuito integrado de interruptor flyback offline CV/CC QR controlado digitalmente con interruptor de lado principal integrado, rectificación síncrona y retroalimentación FluxLink

La gama InnoSwitch3-Pro de circuitos integrados simplifica drásticamente el desarrollo y la fabricación de las fuentes de alimentación de alta eficiencia totalmente programables, en particular las de encapsulados compactos. La interfaz I²C universal permite el control dinámico de la tensión y corriente de salida junto con muchas funcionalidades configurables. La telemetría produce informes de las funcionalidades programadas y los modos de fallo.

Los dispositivos InnoSwitch3-Pro son ideales para las aplicaciones de fuentes de alimentación CA-CC que requieren ajustes precisos de tensión y corriente de salida (10 mV, 50 mA). Las implementaciones típicas están compuestas por un microprocesador de sistema o microcontrolador dedicado con un puerto I²C que se usa para configurar, controlar y supervisar el funcionamiento del subsistema de potencia. El pin uVCC pin proporciona la polarización al microprocesador en las implementaciones independientes, como los adaptadores y cargadores USB PD.

InnoSwitch3-Pro

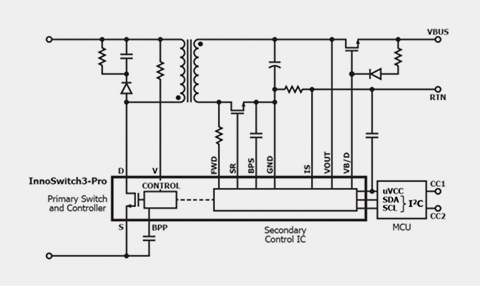

InnoSwitch3- Pro-esquema
Compre ahora

Productos destacados

Control digital mediante la interfaz I²C

  • Ajuste dinámico de la corriente y la tensión de la fuente de alimentación
  • Lectura del estado de telemetría con interrupción del procesador
  • Conjunto completo de funcionalidades configurables

Tecnología PowiGaN

  • La tecnología de nitruro de galio patentada de PI
  • Salida de hasta 100 W sin necesidad de disipador de calor
  • INN3378, INN3379 y INN3370

Altamente integrado, área de superficie compacta

  • Controlador flyback cuasirresonante (QR) / CCM multimodo, interruptor de alta tensión, detección de lado secundario y controlador de red de rectificación síncrona
  • Eficiencia optimizada en toda la línea y el rango de carga
  • Integra FluxLink, aislamiento HIPOT, enlace de retroalimentación
  • Respuesta inmediata a transitorios
  • Controla FET de canal N económicos de interruptor de carga
  • Alimentación integrada de 3,6 V para microcontrolador externo
  • Resistencia de reducción SR muy rápida de 4,7 Ω (disponible con los productos H302)

EcoSmart: eficiencia energética

  • Menos de 30 mW sin carga, incluyendo detección de línea y microcontrolador
  • Cumple fácilmente todas las regulaciones internacionales de eficiencia energética
  • Baja disipación de calor

Funcionalidades de seguridad / protección avanzada

  • Monitor de tensión de entrada con protección contra sobre tensiones y caída de tensión
  • Detección de fallos de salida OV/UV con respuestas configuradas de forma independiente
  • Detección de puerta FET SR
  • Desconexión térmica histerética
  • Temporizador de vigilancia programable para fallos del sistema
  • Telemetría para el estado de la fuente de alimentación y la monitorización de fallos
  • Pin IS para detección de fallos por cortocircuitos (productos H302)

Conformidad de seguridad y regulatoria total

  • Aislamiento reforzado
  • Tensión de aislamiento >4000 VAC
  • Conformidad con pruebas HIPOT de producción 100%
  • Conformidad de seguridad UL1577 y TUV (EN60950, EN62368)

Encapsulado ecológico

  • Sin halógenos / conforme a RoHS

Aplicaciones

  • Adaptadores de alta eficiencia USB PD 3.0 + PPS/QCA
  • Adaptadores multiprotocolo, como QuickCharge, AFC, FCP, SCP
  • Cargadores de dispositivos móviles de carga directa
  • Herramienta multiquímica y cargadores de baterías de uso general
  • Balasto LED CV y CC ajustable
