Panasonic Industry se esfuerza por desarrollar continuamente tecnologías de resistencias de vanguardia, logrando la más alta potencia y los tamaños de carcasa más pequeños, aptos para soportar los entornos más adversos.

Aplicaciones

Inversor

Sistema de gestión de baterías

ADAS: LiDAR, Radar

Iluminación

Cargador integrado

Motor, transmisión, frenos

Servidor, estación base

Robótica industrial

Productos

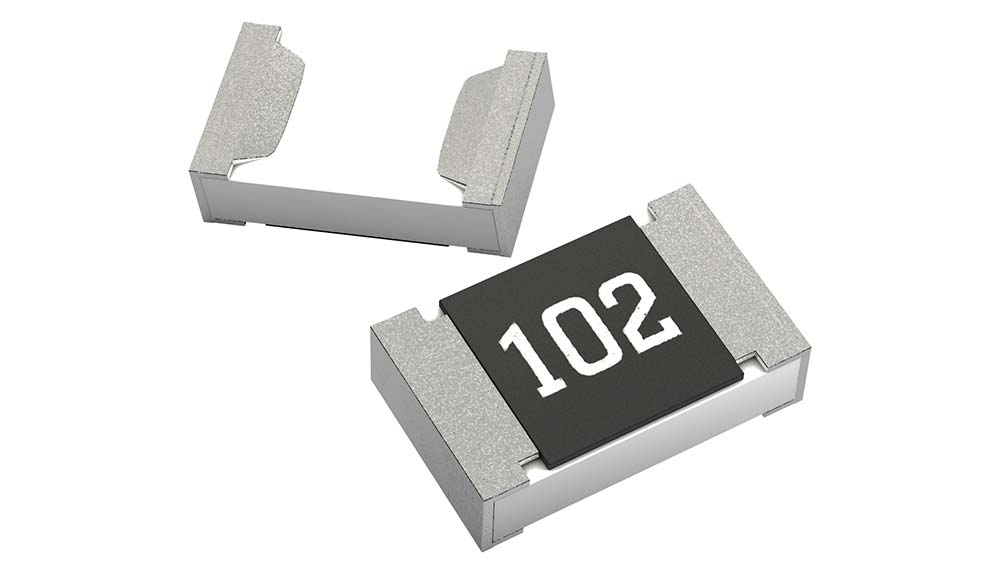

Serie ERJP

Duplique la potencia nominal en comparación con las resistencias de película gruesa convencionales. Una mayor disipación del calor mediante la optimización del patrón de resistencia, el material de resistencia y el diseño del electrodo hacen posible un menor tamaño y una mayor potencia nominal.

Principales características y ventajas
  • Contribuye a la reducción de tamaño y peso de los equipos
  • Características contra transitorios ESD a las resistencias de película metálica estándar
  • Tamaño del encapsulado: 0402 - 1210, Potencia nominal 0,20 W - 0,66 W
  • Conforme con AEC-Q200
Compre ahora

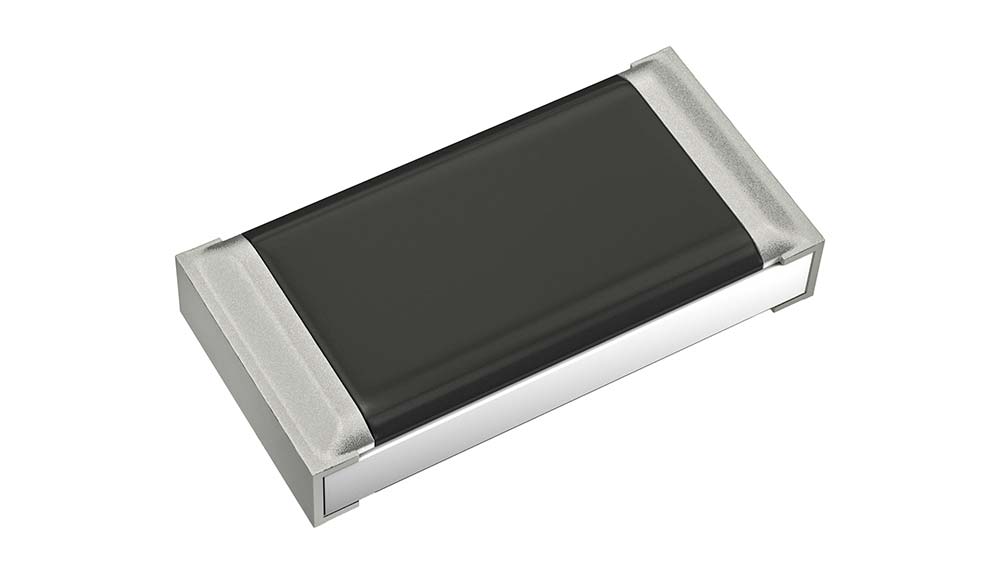

Serie ERJPM

Resistencia de alta tensión con alta potencia nominal en comparación con las resistencias de película gruesa convencionales.

Principales características y ventajas
  • Alta precisión: Tolerancia de la resistencia ±1%, TCR ±100ppm
  • Alta tensión: Tensión límite de elemento de 500 V
  • Tamaño del encapsulado: 1206, rango de resistencia 1 M- 10 MΩ
  • Conforme con AEC-Q200
Compre ahora

Serie ERJB/D

Resistencias de terminal ancho con potencias nominales muy atlas en comparación con las resistencias convencionales de película gruesa, también disponibles como resistencias de derivación más rentables.

Principales características y ventajas
  • Gran fiabilidad de las uniones de soldadura por su construcción de terminales anchas
  • Excelente disipación de calor por su construcción de terminales anchas
  • Aptas para la detección de corriente de pequeño tamaño / alta potencia
  • Tamaño del encapsulado: 0508 - 1020, Potencia nominal 0,33 W - 2 W
  • Conforme con AEC-Q200
Compre ahora

Serie ERJH

Serie de alta temperatura con reducción a partir de 105º que contribuye a la alta potencia y el menor tamaño.

Principales características y ventajas
  • Alcanza una temperatura máxima de 175º y una temperatura nominal de 105º
  • Mejor resistencia a las grietas de soldadura que garantiza que la resistencia soporte 1000 ciclos de pruebas de choque térmico (-55º - 175º)
  • Tamaño del encapsulado: 0402 - 0805, Reducción de potencia 0,1 W - 0,5 W
  • Conforme con AEC-Q200
Compre ahora

Serie ERA*A

Las resistencias de película fina logran resistencia de alta precisión con gran fiabilidad (155º, THB garantizado).

Principales características y ventajas
  • Alta precisión: Baja tolerancia de la resistencia (±0,05%~), y TCR (±10ppm~)
  • Alta fiabilidad: Estables a altas temperaturas y humedad (carga nominal de 85º / humedad relativa 85% y rango de temperatura de –55º a 155º)
  • Tamaño del encapsulado: 0201 - 1206
  • Conforme a AEC-Q200 (excepto ERA1A)
Compre ahora

Serie ERA*V/K

Las resistencias de película fina logran resistencia de alta precisión y estabilidad con gran fiabilidad (155º, THB garantizado) Alta tensión en comparación con las resistencias convencionales de película fina.

Principales características y ventajas
  • Alta precisión: Baja tolerancia de la resistencia ±0,05%~), y TCR ±10ppm~)
  • Alta potencia nominal, tensión de elemento limitador y tensión de sobrecarga máxima que el producto actual
  • Alta fiabilidad: Estables a altas temperaturas y humedad (carga nominal de 85º / humedad relativa 85% y rango de temperatura de –55º a 155º)
  • Tamaño del encapsulado: 0402 - 0805
  • Conforme con AEC-Q200
Compre ahora
