Los relés de potencia de OMRON hacen posible desarrollar cargadores de vehículos eléctricos con salida de alta capacidad para reducir el tiempo de carga. La gama de relés de potencia de OMRON de máxima fiabilidad, seguridad y eficiencia energética para el cargado de vehículos eléctricos, ofrece soluciones duraderas en espacios reducidos para cargadores de pared y de pedestal fijos y de alimentación permanente.

APLICACIONES / MERCADOS

Cargadores de vehículos eléctricos

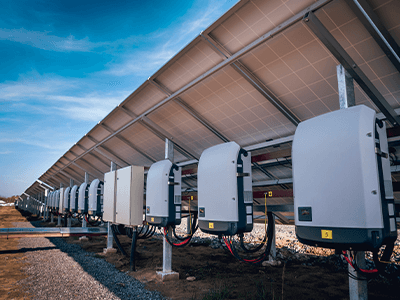

Inversores fotovoltaicos

Fuente de alimentación ininterrumpida

PRODUCTOS

Relé de potencia PCB G6QE

El G6QE es un relé de potencia en miniatura para PCB con gran capacidad de conmutación de 36 A y tensión de impulso de 10 kV. Este relé de potencia unipolar de baja altura también tiene un consumo energético un 12% menor en comparación con el consumo nominal de la bobina. Ahorra energía al permitir el método de tensión de retención, lo que también disminuye la generación de calor en la aplicación.

Principales características y ventajas
  • Capacidad de conmutación: 36 A a 250 VAC (10 000 operaciones); 30 A a 250 VAC (100 000 operaciones)
  • Tensión de resistencia a impulso de 10 kV
  • Conforme a cULus, EN y CQC
  • Tamaño miniatura
  • Reducción del 12% del consumo energético en comparación con el consumo nominal de la bobina
Compre ahora

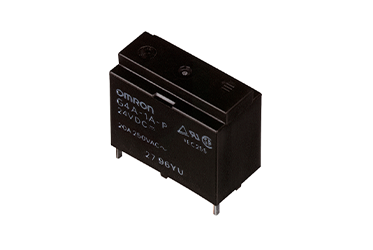

Relé de potencia PCB G4A

El modelo de relé G4A-1A ofrece gran potencia de conmutación y larga duración en un tamaño miniatura. Este relé unipolar tiene una sobrecorriente de 80 A y una capacidad de corriente de conmutación de 20 A. Además, cuenta con un aislamiento altamente resistente al ruido y una distancia de fuga de 6,4 mm, conforme a las normas UL y CSA.

Principales características y ventajas
  • Conforme a ROHS
  • Relé de 20 A con sobrecorriente de 80 A
  • Emplea materiales de aislamiento de alta resistencia al ruido
  • Conforme a UL, CSA, IEC y VDE
Compre ahora

Relé de potencia G7J

Utilizado como contactor, la serie G7J de OMRON es un relé de potencia multipolar de gran capacidad y alta resistencia dieléctrica. Incluyen una minibisagra que proporciona la máxima potencia de conmutación para cargas de motor, así como resistivas e inductivas. Soportan más de 4 kV entre contactos de diferente polaridad, y entre la bobina y los contactos, y también son inmunes a las vibraciones de los contactos en caídas de tensión momentáneas de hasta el 50% de la tensión nominal. Los modelos estándar G7J están aprobados por UL y CSA.

Principales características y ventajas
  • Relé multipolar de alta capacidad
  • Alta resistencia dieléctrica
  • Minibisagra para una máxima potencia de conmutación
  • Sin vibración de contacto para caídas de tensión momentáneas de hasta un 50% de la tensión nominal
  • Utiliza materiales ignífugos
Compre ahora

Relé de potencia PCB G7EB

El G7EB de OMRON tiene una capacidad de conmutación de hasta 100 A a 800 VAC, así como 100 A a 60 VDC. Su resistencia de contacto ultrabaja de 5 mΩ reduce bastante la generación de calor dentro del componente y minimiza el desperdicio de energía. Como resultado, el G7EB experimenta un aumento de temperatura de hasta unos 40 ºC con una corriente de transporte de 100 A. Este relé de 40,5 x 50,5 x 37 mm ayuda a reducir el tamaño total del sistema, mientras que la menor necesidad de disipadores de calor supone un mayor ahorro de espacio para los diseñadores de sistemas.

Principales características y ventajas
  • Capacidad de conmutación: 100 A a 800 VAC; 100 A a 60 VDC
  • Baja resistencia de contacto (5 mΩ)
  • 85 °C de temperatura ambiente
  • Tensión de resistencia a impulso de 10 kV
  • Distancia de contacto ≥3,6 mm
Compre ahora

Relé de potencia PCB G7L-X

La serie G7L-X de OMRON son relés de potencia compactos para PCB (52,5 mm × 35,5 mm × 41,0 mm) que logran una alta capacidad de corte y conmutación CC entre 600 y 1000 VDC. Diseñados para seguridad con una separación de contactos de 6,0 mm, los contactos bipolares ofrecen corriente de conmutación máxima de 20 A o 25 A. Las aplicaciones incluyen sistemas de almacenamiento de energía, sistemas de alimentación fotovoltaica, UPS, inversores y enlaces CC.

Principales características y ventajas
  • Corte y conmutación de 600 a 1000 VDC
  • Diseñados para seguridad con separación de contactos de 6,0 mm (cableado en serie de dos polos)
  • Conformes a UL y EN
Compre ahora

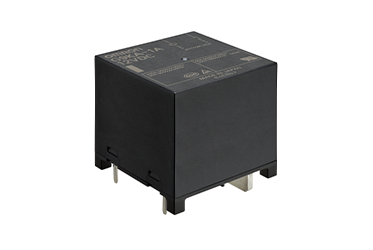

Relé de potencia PCB G9KA

El G9KA de OMRON es un relé de alta potencia compacto y eficiente de 800 VAC / 200 A dirigido a los acondicionadores de potencia (PCS) asociados a la generación de microenergía renovable, así como a los cargadores de vehículos eléctricos, inversores y aplicaciones de UPS. Es una solución de relé ideal para la interconexión de rejillas y la interrupción de seguridad en aplicaciones que exigen alta eficiencia energética y baja generación de calor. El G9KA se beneficia de una resistencia de contacto excepcionalmente baja de solo 0,2mΩ, lo que reduce el calor generado en el relé en más de un 30% en comparación con los dispositivos equivalentes actuales. Esto facilita el diseño térmico y reduce el coste de diseño.

Principales características y ventajas
  • 800 VAC / 200 A de ruptura
  • Baja resistencia de contacto inicial (0,2 mΩ)
  • Hasta 85 °C de temperatura ambiente
  • Tensión de resistencia a impulso de 10 kV
  • Distancia de contacto ≥4,0 mm
Compre ahora
