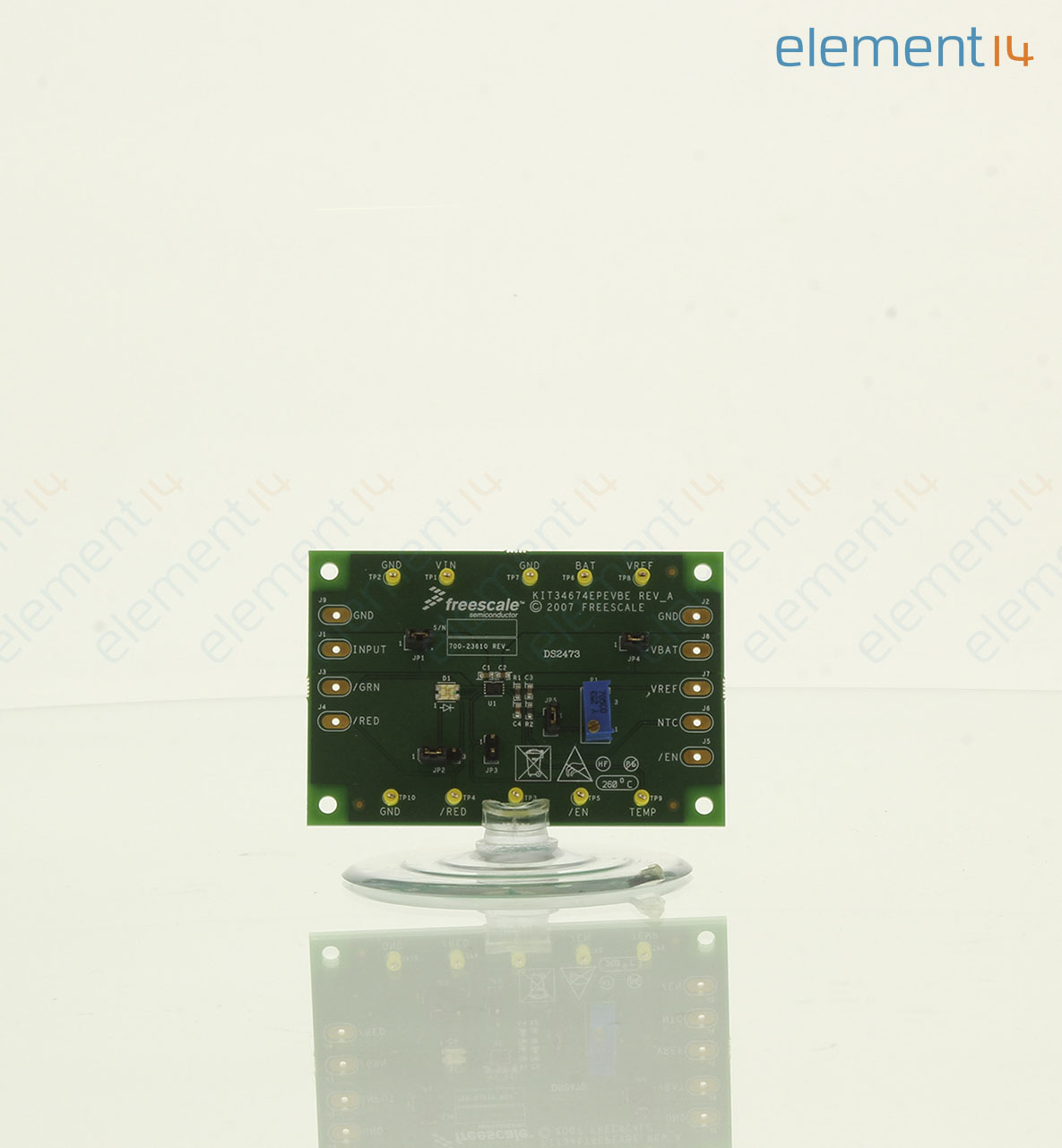

KIT34674EPEVBE

El módulo de evaluación KIT34674EPEVBE está diseñado para el cargador MC34674 completamente integrado de baterías Li-Ion y Li-Pol de una única celda, optimizado para las aplicaciones de un cargador de viaje. Entre los pocos componentes externos que se requieren se incluyen un indicador LED del estado de carga de dos colores, un circuito de termistor con coeficiente de temperatura negativo (NTC) para configurar la ventana de la temperatura de carga y dos condensadores de desacoplo. El dispositivo MC34674 tolera una tensión de entrada de hasta 28 V, lo que permite utilizar convertidores AC/DC de bajo coste para una mayor reducción de costes del sistema. Un ciclo de carga del dispositivo MC34674 incluye los modos de carga lenta, corriente constante y tensión constante. El modo de corriente constante permite seleccionar un valor de 50 mA a 1.05 A con una precisión del 10% y la tensión constante de salida en el modo de tensión constante tiene un valor fijo de 4.2 V. El dispositivo MC34674 cuenta con múltiples funciones, entre ellas el modo de carga lenta para baterías altamente descargadas y un temporizador interno de interrupción para evitar la carga de una batería defectuosa.
