¡Los devoradores de energía son cosa del pasado!

La eficiencia energética y la reducción del consumo energético son tendencias globales actuales en el mercado de los grandes electrodomésticos.

Para los diseños contemporáneos, la gran eficiencia energética y el bajo ruido están entre las prioridades de los fabricantes. Asimismo, la carrera para crear la solución más rentable presenta otro desafío. Aunque todos estos retos pueden ser exigentes, le aseguramos que podrá superarlos con el soporte de Infineon: con la mejor selección de componentes y el soporte de diseño perfectos para su aplicación.

Placa de evaluación de controladores de motor trifásico de alta tensión para comercialización rápida

Características principales
  • Lista de materiales corta gracias al CoolMOS™ PFD7 y al algoritmo iMOTION™ más reciente.
  • Arranque suave mediante detección inductiva.
  • La mejor solución de eficiencia de carga ligera.
  • Control de campo orientado (FOC) sin sensores.
  • Facilidad de uso con interfaz gráfica de usuario (GUI).
Ventajas principales
  • Alta eficiencia
  • Rentabilidad
  • Diseño simplificado
  • Plazo de comercialización acelerado

El EVAL_DRIVE_3PH_PFD7 es una fase de potencia con inversor trifásico compacto que combina gran eficiencia, diseño simplificado y arranque suave. Además es rentable e incluye el software necesario gratuito.

Productos destacados

MOSFET superunión CoolMOS™ PFD7 de 600 V

El CoolMOS™ PFD7 600 V viene con diodo de cuerpo integrado que permite mejorar el índice de recuperación suave y ofrece el menor tiempo de recuperación del sector (trr) reduciendo así el consumo energético durante el funcionamiento de estado estable y carga ligera. Por eso esta tecnología hace posible las aplicaciones de electrodomésticos en las que la energía protagoniza un papel central.

Placas de evaluación EVAL_DRIVE_3PH_PFD7 para aplicaciones de controladores de motor

Esta placa de evaluación fue desarrollada para apoyar a los clientes durante los primeros pasos del diseño de fases de potencia de inversores trifásicos para aplicaciones como ventiladores, refrigeradores, bombas o pequeños electrodomésticos.

La placa con su software iMOTION™ proporciona:

  • Un algoritmo de rectificación síncrona para reducir el estrés de corriente inversa de la conmutación dura.
  • Un control de velocidad sin sensores directamente en el arranque FOC.
  • Modulación de vector espacial trifásico y bifásico.
  • Protección contra sobrecorrientes de hardware y software.

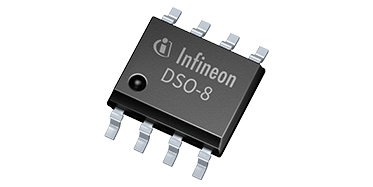

Circuito integrado de controlador de puerta 2ED28073J06F con diodo bootstrap (BSD) integrado

Este circuito integrado de controlador de puerta de medio puente de 600 V viene con diodo bootstrap y corrientes típicas de fuente de 0,02 A y de salida de 0,08 A. Viene en un encapsulado DSO-8 y es apto para MOSFET con diodo de cuerpo rápido integrado, como los MOSFET de superunión CoolMOS™ PFD7 de 600 V .

Principales características y ventajas del CoolMOS™ PFD7 600 V

Tecnología de última generación

La tecnología CoolMOS™ PFD7 600 V combina el mejor rendimiento con facilidad de uso y más de 20 años de experiencia.

Flexibilidad de diseño

  • Cartera con amplio rango de valores RDS(on) hasta ≤ 2 Ohm
  • Apoya diseños rentables con encapsulado SMD como SOT-223

Resistente y fácil de usar

  • Protección ESD hasta 2 kV
  • Diodo de cuerpo resistente integrado
  • Excelente solidez de comunicación

Optimizado para controladores de bajo consumo

  • Apoya la tendencia de ahorro energético en los grandes electrodomésticos con motores de velocidad controlada
  • Optimizados para alta eficiencia, en especial en condiciones de carga ligera (p. ej., < 300 W)
  • Reducción tanto de la listas de materiales como de los costes operativos

Mayor eficiencia energética

  • Aumento de hasta el 2%*
  • Comportamiento térmico hasta un 18 °C mejor*
  • Responde a rangos de potencia hasta 300 W

*En comparación con los CoolMOS™ CE
