Reguladores µModule® y productos de alimentación CC-CC
Soluciones completas de gestión de la energía para micromódulos y sistemas en encapsulado (SiP)
Reguladores µModule
Un producto de potencia µModule simplifica la implementación, verificación y fabricación de circuitos de potencia complejos al integrar la función de potencia en un encapsulado compacto de plástico moldeado.
Los reguladores µModule® (micromódulo) y los productos de alimentación CC-CC de Analog Devices son soluciones completas de gestión de la energía de sistema en encapsulado (SiP) que integran controladores CC-CC, transistores de potencia, condensadores de entrada y salida, componentes de compensación e inductores en un encapsulado compacto BGA o LGA de montaje en superficie. Los productos de potencia µModule admiten funciones como reductor (buck), reductor y elevador (buck-boost), cargador de baterías, convertidor aislado y controlador LED. Como solución altamente integrada con archivos Gerber PCB disponibles para cada dispositivo, los productos de alimentación µModule responden a las limitaciones de tiempo y espacio mientras ofrecen una solución de alta eficiencia, fiable y, con productos seleccionados, de baja EMI conforme a las normas EN 55022 Clase B.
Ventajas
- Despeja el área de su PCB
- Aumenta el rendimiento del sistema
- Simplifica la verificación de la fabricación de la aplicación
Aplicaciones
- Potencia del sistema
- Potencia E/S
- Potencia de transceptor
- Potencia de interfaz I²C
- Potencia de memoria
- Potencia del núcleo
LTM8060
Regulador µModule Silent Switcher cuádruple de 40 VIN con array de salida configurable de 3 A
El LTM8060 es un regulador reductor Silent Switcher µModule® cuádruple de 40 VIN y 3 A. La arquitectura Silent Switcher minimiza la EMI a la vez que logra una alta eficiencia a frecuencias de hasta 3 MHz. El paquete incluye los controladores, los interruptores de potencia, los inductores y los componentes de soporte. El LTM8060 funciona en un amplio rango de tensión de entrada y admite tensiones de entrada de 0,8 V a 8 V, y un rango de frecuencia de conmutación de 200 KHz a 3 MHz, cada uno de ellos fijado por una única resistencia. Solo se necesitan los condensadores de filtro de entrada y salida para terminar el diseño. El vídeo del producto LTM8060 está disponible en el sitio web.
El LTM8060 viene en un encapsulado compacto (11,9 mm × 16 mm × 3,32 mm) sobremoldeado BGA adecuado para el montaje automatizado con equipos estándar de montaje en superficie. El LTM8060 está disponible con SnPb (BGA) o conforme a RoHS.
Array de salida configurable
Las salidas del LTM8060 pueden ponerse en paralelo en un array para obtener una capacidad de hasta 12 A.
Aplicaciones
- Equipos de test automatizados
- Suministros industriales
- Equipos médicos
Diagrama de bloques
DC2820A
Kit de desarrollo compatible con LTM8060
El circuito de demostración 2820A incorpora el regulador µModule® LTM8060, un regulador µModule reductor Silent Switcher® de cuatro salidas de alto rendimiento en encapsulado BGA térmicamente mejorado de 11,9 mm × 16 mm × 3,32 mm. El DC2820A tiene un amplio rango de tensión operativa de entrada de 5,4 V a 40 V. Los carriles de salida están configurados para 5 V, 3,3 V, 1,5 V, 1,2 V y son programables por resistencia de 0,8 V a 8 V.
Mercados y tecnologías
- Aeroespacial y de defensa
- Comunicaciones
- Salud
LTM4686
Regulador µModule ultrafino doble de 10 A o simple de 20 A con gestión digital del sistema de potencia
El LTM4686 es un regulador CC/CC reductor dual de 10 A (12 A de pico) o simple de 20 A (24 A de pico) µModule e® (micromódulo) con tiempo de encendido de 39 ms. Tiene configurabilidad remota, monitorización y telemetría de los parámetros de gestión de la energía a través de PMBus (un protocolo de interfaz digital estándar abierto basado en I2C). El LTM4686 está compuesto por bucles de control analógico rápido, circuitos de señal mixta de precisión, EEPROM, MOSFET de potencia, inductores y componentes de soporte.
La interfaz serie 2-Wire del LTM4686 hace posible controlar los márgenes y la secuenciación de la tensión, así como la lectura telemétrica de corrientes, tensiones, potencia, temperatura, tiempo de actividad y valores pico. Las resistencias de los pines de configuración definen la configuración de arranque. Están disponibles la interfaz gráfica LTpowerPlay™, el convertidor USB a PMBus DC1613, el adaptador de programación DC2086 y los kits de demostración. Las aplicaciones que funcionen a partir de 5 VIN o que suministren 5 VAUX a SVIN deben usar el LTM4686-1. De otro modo, use el LTM4686.
El LTM4686 no contiene plomo y es conforme a RoHS y está disponible en un encapsulado LGA de 16 mm × 11,9 mm × 1,82 mm.
Aplicaciones
- Optimización del sistema en prototipos y producción
Nota de prensa
Diagrama de bloques
LTM4686
LTM8074
Regulador µModule Silent Switcher de 40 VIN y 1,2 A
El LTM8074 es un regulador reductor µModule® (módulo de potencia) de 40 VIN, 1,2 A continuos y 1,75 A de pico. La arquitectura Silent Switcher minimiza la EMI a la vez que logra una alta eficiencia a frecuencias de hasta 2,2 MHz. El paquete incluye el controlador de conmutación, los interruptores de potencia, el inductor y todos los componentes de soporte. El LTM8074 funciona en un rango de tensión de entrada de 3,2 V a 40 V, y admite un rango de tensión de salida de 0,8 V a 12 V, y un rango de frecuencia de conmutación de 200 KHz a 2,2 MHz, cada uno definido por una única resistencia. Solo se necesitan los condensadores de filtro de entrada y salida para terminar el diseño.
El encapsulado de bajo perfil permite usar el espacio sin usar en la parte inferior de las placas PCB para la regulación del punto de carga de alta densidad. El LTM8074 viene en un encapsulado compacto sobremoldeado BGA térmicamente mejorado y apto para el montaje automatizado con equipos estándar de montaje en superficie. El LTM8074 cumple con la directiva RoHS.
Aplicaciones
- Regulación de baterías de automoción
- Potencia para productos portátiles
- Regulación de alimentación distribuida
- Suministros industriales
- Regulación de transformador de pared
Nota de diseño:
Diagrama de bloques
LTM8074
DC2753A
Kit de desarrollo compatible con LTM8074
El circuito de demostración 2753A incorpora el regulador µModule LTM8074EY, un pequeño regulador reductor de alto rendimiento y eficiencia con arquitectura Silent Switcher®. El DC2753A tiene un rango de tensión de entrada de 3,4 V a 40 V y es capaz de proporcionar hasta 1,2 A de corriente de salida. La tensión de salida se puede programar de 0,78 V a 15 V. El LTM8074EY es un regulador CC/CC de punto de carga en un encapsulado BGA térmicamente mejorado de 4 mm × 4 mm × 1,82 mm que solo requiere unos pocos condensadores de entrada y salida.
El rendimiento de EMI radiada de la placa (con filtro EMI) se muestra en las figuras 6 y 7. La placa de demostración también tiene instalado un filtro de EMI conducida. Para utilizar el filtro de EMI conducida, la entrada debe estar acoplada a VEMI, no a VIN. Se puede añadir un inductor L2 (que por defecto ahora es un puente de 0 Ω en la placa) en el filtro EMI para reducir aún más las emisiones conducidas.
Mercados y tecnologías
- Aeroespacial y de defensa
- Instrumentación y medida
- Salud

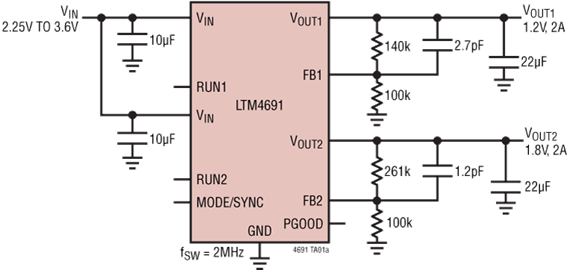

LTM4691
Regulador CC/CC reductor µModule de baja VIN, alta eficiencia y 2 A
La LTM4691 es una completa fuente de alimentación CC/CC de modo de conmutación con doble salida de 2 A en un minúsculo encapsulado LGA de 3 mm × 4 mm × 1,18 mm y un encapsulado BGA de 3 mm × 4 mm × 1,48 mm. El paquete incluye el controlador de conmutación, los FET de potencia, los inductores y todos los componentes de soporte. El LTM4691, que funciona en un rango de tensión de entrada de 2,25 V a 3,6 V, admite dos salidas con un rango de tensión de salida programable de 0,5 V a 2,5 V fijado mediante resistencias externas. Su diseño de alta eficiencia ofrece hasta 2 A de corriente continua en cada salida. Solo se necesitan condensadores de entrada y salida a granel.
El LTM4691 funciona en modo continuo forzado para bajo ruido, modo de salto de pulsos o Burst Mode para alta eficiencia con cargas ligeras. La frecuencia típica de conmutación buck es de 2 MHz y puede sincronizarse de 1 MHz a 3 MHz. Su alta frecuencia de conmutación y una arquitectura en modo corriente permiten una respuesta transitoria muy rápida a los cambios de línea y de carga sin sacrificar la estabilidad.
Otras características incluyen umbrales de funcionamiento de precisión, señal PGOOD, protección contra sobretensión de salida, apagado térmico y protección contra cortocircuitos de salida. El LTM4691 no contiene Pb y es conforme a RoHS.
Aplicaciones
- Telecomunicaciones, redes y equipos industriales
- Regulación de punto de carga
- Fuentes de núcleos ASIC, FPGA
Nota de diseño
Diagrama de bloques
DC2910A
Kit de desarrollo compatible con LTM4691
El circuito de demostración 2910A es un convertidor CC/CC µModule de baja VIN, alta eficiencia y doble salida de 2 A. La placa funciona por defecto a una frecuencia fija de 2 MHz y puede sincronizarse de 1 MHz a 3 MHz a través del pin MODE/SYNC. Con su alta frecuencia de conmutación y arquitectura en modo corriente, es posible una respuesta transitoria muy rápida a los cambios de línea y carga sin sacrificar la estabilidad. El DC2910A se puede usar en modo forzado continuo o de salto de pulsos para un bajo nivel de ruido o en funcionamiento Burst Mode para una alta eficiencia con cargas ligeras. La placa de demostración incorpora el LTM4691, que está disponible en un encapsulado LGA de bajo perfil de 3 mm x 4 mm x 1,2 mm. Consulte la hoja técnica del LTM4691 para más información.
MAXM17552
Módulo de potencia reductor compacto de 4 V a 60 V y 100 mA
La serie Himalaya de circuitos integrados reguladores de tensión y módulos de alimentación hace posibles soluciones de fuentes de alimentación más frescas, pequeñas y sencillas. El MAXM17552 es un módulo de potencia reductor CC-CC síncrono y de alta eficiencia con controlador, MOSFET, componentes de compensación e inductor integrados que funciona en un amplio rango de tensión de entrada. El módulo funciona con una tensión de entrada de 4 V a 60 V y suministra una corriente de salida de hasta 100 mA sobre una tensión de salida programable de 0,9 V a 5,5 V. El módulo reduce significativamente la complejidad del diseño y los riesgos de fabricación y ofrece una verdadera solución de potencia plug and play, reduciendo los plazos de comercialización.
El MAXM17552 emplea una arquitectura de control en modo de corriente de pico. Para reducir la corriente de entrada, el dispositivo ofrece una función de arranque suave que incluye un tiempo de arranque suave por defecto de 5,1 ms.
El MAXM17552 está disponible en encapsulado uSLIC™ de 10 pines compacto y de bajo perfil de 2,6 mm x 3 mm x 1,5 mm.
Aplicaciones
- Sensores alimentados por bucle de corriente de 4 mA a 20 mA
- Equipos de alimentación por baterías
- Control de edificaciones y climatización
- Encoders y sensores industriales
- Recambio de LDO
Diagrama de bloques
MAXM17552EVKIT
Kit de desarrollo compatible con MAXM17552
El kit de evaluación MAXM17552 es un circuito de demostración del módulo de potencia conmutada CC-CC reductor síncrono MAXM17552 ultrapequeño de modo corriente y alta eficiencia. El kit de evaluación funciona en un amplio rango de tensión de entrada de 14 V a 60 V y proporciona hasta 100 mA de corriente de carga con una tensión de salida de 5 V. El kit de evaluación está programado para conmutar a una frecuencia de 450 kHz. El módulo es fácil de usar y fácilmente configurable con un mínimo de componentes externos. Tiene protección de límite de corriente de pico ciclo a ciclo, bloqueo por subtensión (EN/UVLO) y desconexión térmica.
Aplicaciones
- Sensores alimentados por bucle de corriente de 4 mA a 20 mA
- Recambio de LDO de alta tensión
- Control de edificaciones y climatización
- Sensores industriales
- Encoder de motor
LTM4661
Regulador elevador µModule de 15 V y 4 A
El LTM4661 es un regulador elevador µModule® (módulo de potencia) síncrono de modo conmutado en encapsulado BGA de 6,25 mm × 6,25 mm × 2,42 mm. El paquete incluye el controlador de conmutación, los FET de potencia, el inductor y todos los componentes de soporte. Con una tensión de entrada de 1,8 V a 5,5 V y hasta 0,7 V tras el arranque, el LTM4661 regula una tensión de salida de 2,5 V a 15 V fijada por una resistencia externa. Ofrece hasta 4 A de corriente de conmutación. Solo se necesitan condensadores de entrada y salida a granel.
La frecuencia de conmutación de 1 MHz del LTM4661 y la arquitectura monofásica de salida doble permiten una rápida respuesta transitoria a los cambios de línea y de carga y una reducción significativa de la tensión de rizado de salida. Admite la sincronización de frecuencias, el funcionamiento PolyPhase® y el funcionamiento en Burst Mode seleccionable. El LTM4661 tiene una desconexión de salida real durante el apagado y un límite de corriente de irrupción en el arranque. También tiene protección contra cortocircuitos, sobretensión y sobretemperatura.
Aplicaciones
- Amplificadores de potencia microondas RF
- Motores CC alimentados por baterías
- Transceptores de telecomunicación bus de 3,3 V
Diagrama de bloques
DC2569A
Kit de desarrollo compatible con LTM4661
El circuito de demostración 2569A es un regulador elevador µModule ultradelgado que incorpora el LTM4661. El DC2569A funciona con una entrada de 1,8 V a 5,5 V y genera una salida de 12 V y 1 A a partir de una entrada de 5 V. Además, el LTM4661 tiene una referencia de tensión de precisión, que puede generar una tensión de salida con una tolerancia del 3 % en todas las condiciones de funcionamiento. El funcionamiento a una frecuencia de conmutación de 1 MHz da como resultado un circuito pequeño y eficiente. El convertidor funciona con una sola fase en Burst Mode y alcanza una eficiencia superior al 90 % con una carga de 100 mA. El circuito de demostración puede modificarse fácilmente para generar diferentes tensiones de salida.
Herramientas y simulaciones
LTspice
LTspice® es un software de simulación, captura esquemática y visualizador de formas de onda potente, rápido y gratuito con mejoras y modelos para mejorar la simulación de circuitos analógicos.
Artículo
