ITT CANNON  MS3111F16-26PW  Conector Circular, MIL-DTL-26482 Serie I, Hembra de Montaje con Cable, 26 Contactos

ITT CANNON MS3111F16-26PW
ITT CANNON MS3111F16-26PW
Referencia del fabricante:
MS3111F16-26PW
Código Farnell:
1474794
Gama de productos
MIL-DTL-26482 Series I
Hoja de datos técnicos:
Vea todos los documentos técnicos
ITT CANNON MS3111F16-26PW
ITT CANNON MS3111F16-26PW

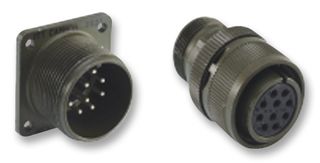

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.

Resumen del producto

The MS3111F16-26PW from ITT Cannon is MIL-DTL-26482 series I cable mount receptacle with 26 contacts. MIL-DTL-26482 series I connectors are available in various shell styles and shell plating with 48hr, 500hr salt spray exposure. The unmated connectors and...
  • Intermateable, intermountable, interchangeable for MIL-C-26482, VG95328 connectors
  • Self levelling 3 point bayonet coupling assures fast and reliable mating / unmating
  • Precise alignment utilizing five keyways
  • High contact density, environmentally sealed & suitable for harsh environments
  • Operating temperature range from -55°C to +125°C
  • Insulation resistance is 5000Mohm at 25°C
  • 500 mating cycles, operating voltage is 1000VAC
  • Resilient polychlorprene insulator & grommet
  • Aluminium alloy body material with olive drab chromate over cadmium plating
  • Copper alloy crimp pin contacts with gold plating

Información del producto

Especificación Militar:
MIL-DTL-26482 Serie I
Estilo de la Carcasa del Conector Circular:
Hembra de Montaje con Cable
Núm. de Contactos:
26Contactos
Tipo de Contacto Circular:
Pin de Crimpado
Estilo de Acoplamiento:
Bayoneta
Disposición de Insercción:
16-26
Material del Cuerpo del Conector:
Cuerpo de Aleación de Aluminio
Chapado del Cuerpo del Conector:
Verde Aceituna Cromado sobre Cadmio
Contacto, Material:
Aleación de Cobre
Chapado de Contacto:
Oro
Rotación del Inserto:
W
Clase de Servicio:
Sellados Frente al Medio Ambiente
Rango de Producto:
MIL-DTL-26482 Series I
Sustancia Extremadamente Preocupante (SVHC):
To Be Advised

Encontrar productos similares  agrupados por atributos en común

Aplicaciones

  • Defensa, Militar y Aeroespacial;
  • Industrial

Legislación y medioambiente

País de origen:
United States

País donde se realizó la mayor parte del proceso de producción

Conforme a RoHS:
No
N.º de tarifa
85369010
Peso (kg):
.051256
